Швеллер гнутый

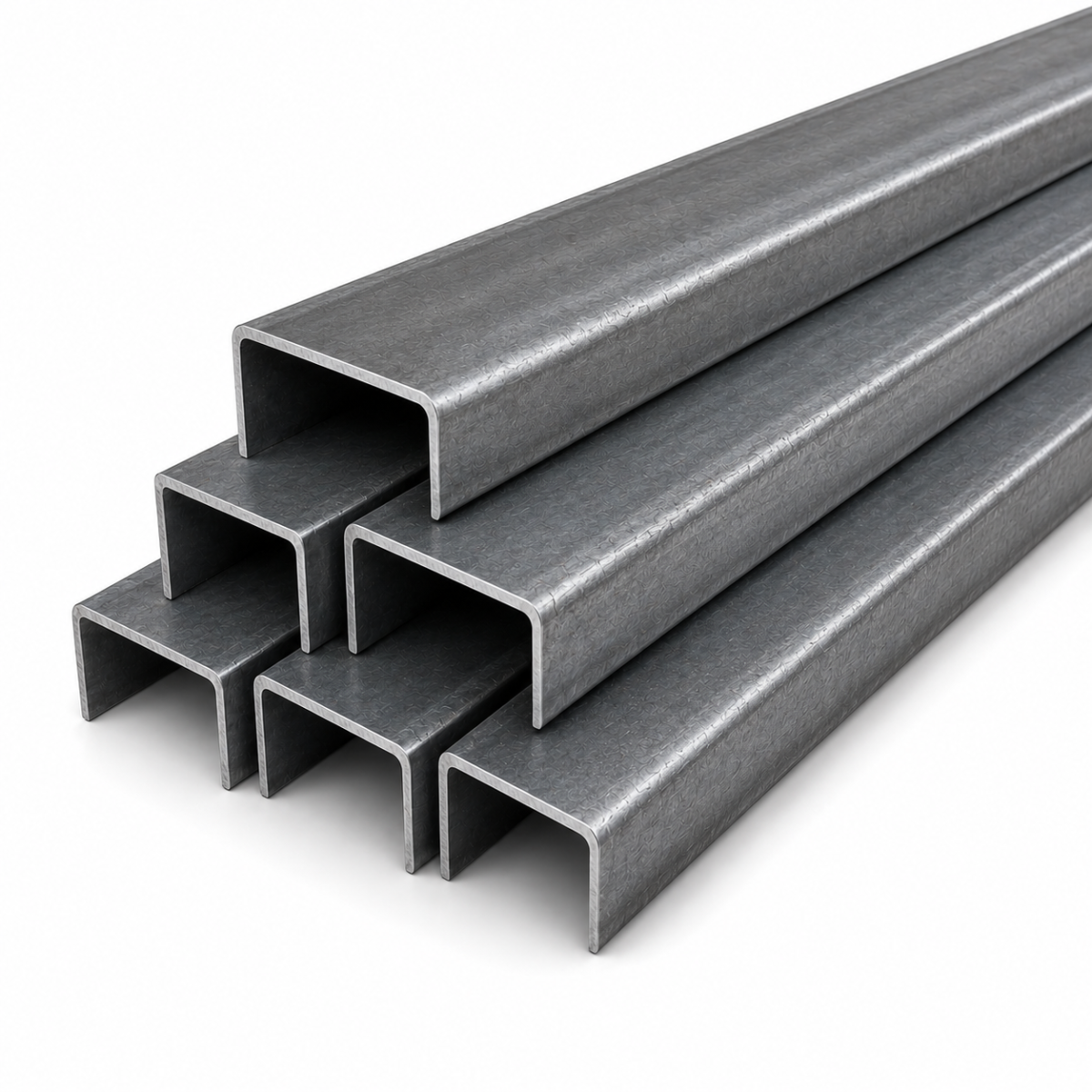

Гнутый швеллер — это металлический профиль открытой формы в виде буквы «П», который изготавливается посредством гибки металлического листа или рулонного проката, в отличие от горячекатаного швеллера, который производится методом прокатки на специальных станах. Гнутый швеллер имеет более гладкие поверхности и точные геометрические формы благодаря использованию холодной обработки.

Создание таблицы с перечнем всех размеров, марок стали и длины гнутого швеллера требует анализа производственных стандартов, таких как ГОСТ и технические условия (ТУ). Ориентируясь на наиболее распространенные стандарты (например, ГОСТ 8278-83, ГОСТ 8279-93), приведем сводную таблицу обобщенных характеристик для гнутого швеллера.

Высота (h), мм	Ширина (b), мм	Толщина (s), мм	Длина (L), м	Марка стали
50	30	2-8	6–12.5	Ст3, С245, С255, 09Г2С, 3СП/ПС
60	30, 40	2-8	6–12.5	Ст3, С245, С255, 09Г2С, 3СП/ПС
80	40, 50	2-8	6–12.5	Ст3, С245, С255, 09Г2С, 3СП/ПС
100	50, 60	2-8	6–12.5	Ст3, С245, С255, 09Г2С, 3СП/ПС
120	50, 60	2-8	6–12.5	Ст3, С245, С255, 09Г2С, 3СП/ПС
140	60, 80	2-8	6–12.5	Ст3, С245, С255, 09Г2С, 3СП/ПС
160	60, 80	2-8	6–12.5	Ст3, С245, С255, 09Г2С, 3СП/ПС
180	70, 80, 100	2-8	6–12.5	Ст3, С245, С255, 09Г2С, 3СП/ПС
200	80, 100	2-8	6–12.5	Ст3, С245, С255, 09Г2С, 3СП/ПС
220	90, 100	2-8	6–12.5	Ст3, С245, С255, 09Г2С, 3СП/ПС
250	90, 100	2-8	6–12.5	Ст3, С245, С255, 09Г2С, 3СП/ПС
280	90, 100	2-8	6–12.5	Ст3, С245, С255, 09Г2С, 3СП/ПС
300	100	2-8	6–12.5	Ст3, С245, С255, 09Г2С, 3СП/ПС
400	110	2-8	6–12.5	Ст3, С245, С255, 09Г2С, 3СП/ПС

Пояснения к таблице:

Размеры профиля (h и b):

Высота стенки и ширина полки задаются ГОСТами, но производитель может предлагать дополнительные размеры по техническим условиям (ТУ).

Толщина металла (s):

Толщина металла влияет на прочность швеллера. Подбирается в зависимости от области применения.

Длина швеллера (L):

Гнутые швеллеры поставляются в отрезках стандартной длины (6–12.5 м) или нарезаются под заказ.

Марки стали:

Наиболее часто применяются углеродистые и низколегированные марки стали:

Ст3 (обычная конструкционная сталь);

09Г2С, С245, С255 (низколегированные марки для конструкций);

С345, 10ХСНД, 15ХСНД (для повышенных нагрузок и низких температур).

Индивидуальные размеры:

Если требуются нестандартные габариты, заказчику доступны услуги гибочной обработки на спецзаказ. Это позволяет получить профили, не соответствующие ГОСТу.

Основные особенности гнутого швеллера:

Материал:

Гнутые швеллеры обычно изготавливаются из углеродистой, низколегированной или нержавеющей стали. Иногда их производят из алюминия.

Метод производства:

Лист или рулон стали прогоняется через специальные гибочные станки, где профилю придается П-образная форма. Этот метод называется холодной гибкой, поскольку процесс формовки выполняется при комнатной температуре, без нагревания металла.

Размеры и стандарты:

Гнутые швеллеры производятся согласно ГОСТам, например, ГОСТ 8278-83 и ГОСТ 8279-93. Размеры могут варьироваться, и наиболее популярны швеллеры с высотой стенки от 50 до 400 мм, шириной полок от 30 до 100 мм и толщиной металла от 2 до 8 мм.

Применение:

Гнутые швеллеры применяются в строительстве и машиностроении, где необходимо снизить вес конструкции без потери прочности. Они используются в каркасах зданий, производстве металлоконструкций, при укреплении отвесных стен и в качестве элементов для изготовления рам, перекрытий и опор.

Различие с горячекатаным швеллером:

Гибкость в размерах: Гнутые швеллеры можно производить в разнообразных нестандартных размерах, которых нет в линейке горячекатаных швеллеров.

Толщина стенок: У гнутого профиля толщина материала обычно меньше, что делает его легче, но снижает несущую способность по сравнению с горячекатаным.

Точность: Гнутый швеллер имеет более точные формы и равномерную толщину по всему периметру.

Преимущества гнутого швеллера:

Более низкий вес по сравнению с горячекатаными аналогами.

Гладкая поверхность (не требуется дополнительной обработки перед покраской или нанесением антикоррозийных покрытий).

Экономическая выгода при использовании в небелевых конструкциях.

Возможность изготовления профилей с нестандартными размерами.

Недостатки:

Меньшая несущая способность, особенно при больших нагрузках.

Уязвимость к деформации и изгибу в сравнении с горячекатаным швеллером.

Итого: гнутый швеллер — это легкий, точный и экономичный вид профиля, оптимально подходящий для легких и средних нагрузок в различных конструкциях.
