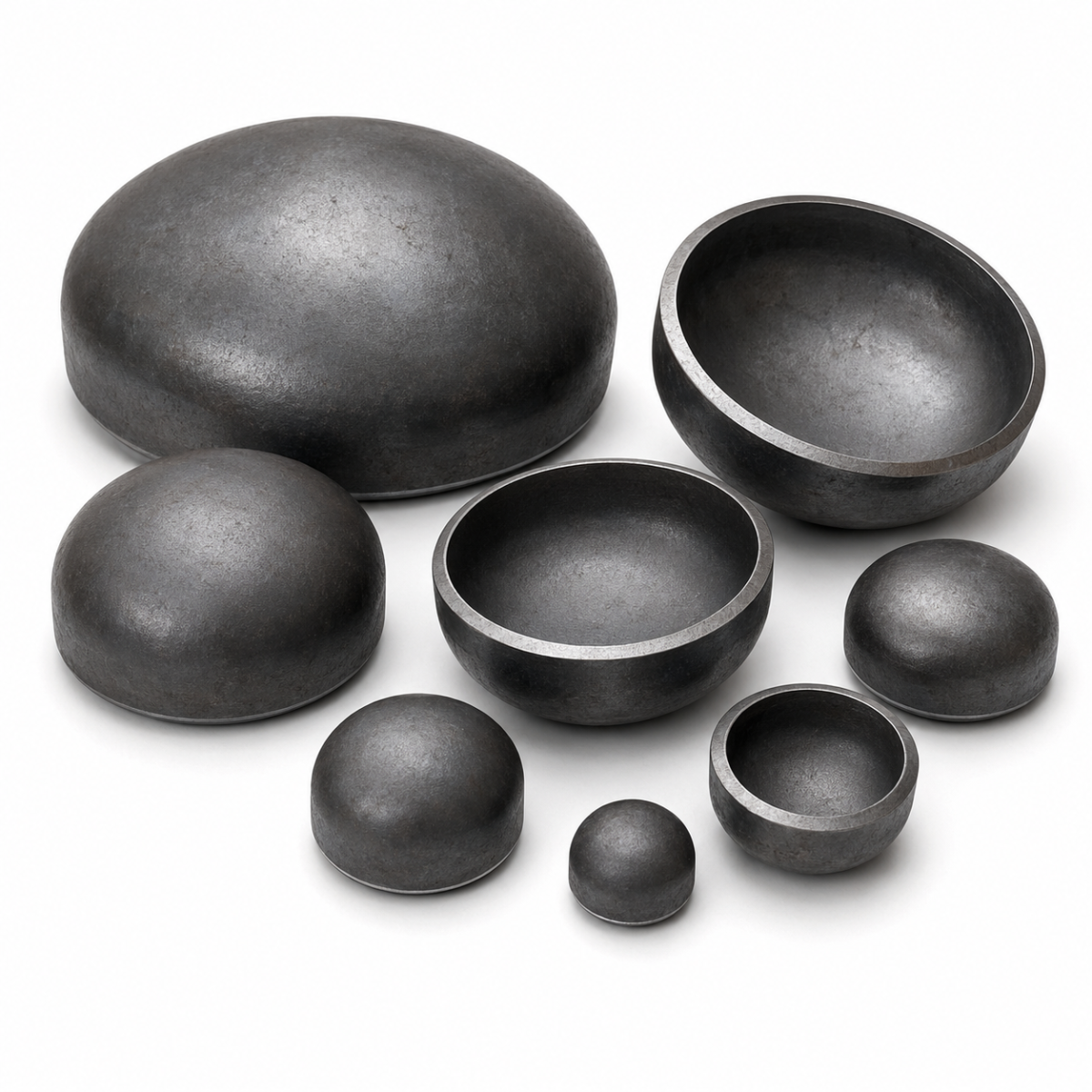

Заглушки эллиптические

Эллиптическая заглушка — стальная приварная деталь в форме выпуклой чаши с эллиптическим профилем, которая закрывает торец трубы. В отличие от плоской пластины, она плавно воспринимает внутреннее давление, поэтому при той же стенке выдерживает большую нагрузку и не требует массивных ребер.

Размеры и технические требования для стальных приварных эллиптических заглушек изложены в ГОСТ 17379, а точную редакцию документа по партии указывают в сертификате или паспорте изготовителя.

Назначение

Заглушку ставят в конце трубопровода, на временных и постоянных тупиках, на торцах коллекторов, на ответвлениях, которые не используются сейчас, но понадобятся при расширении. Она герметично закрывает линию и позволяет вести испытания давлением.

Вторая функция — формирование днища сосуда или емкости из трубы: вместе с обечайкой из трубного проката заглушка образует небольшой резервуар, ресивер или фильтр-грязевик. Расчет таких изделий выполняет конструктор по нормам, поскольку они работают под давлением.

Для частых разборок заглушку не используют: она приваривается, и вскрыть линию можно только вырезкой. Для временного закрытия применяют фланцевые заглушки.

Преимущества

Эллиптическая форма дает хорошее распределение напряжений, поэтому давление выдерживается без разрушения при относительно тонкой стенке. Это снижает расход металла по сравнению с плоскими днищами.

Приварное соединение герметично и надежно, а деталь не выступает вбок, как фланец с болтами. Заводское изготовление обеспечивает стабильный радиус и высоту выпуклой части, а кромка под сварку подготовлена и ровная.

Простой монтаж: один стыковой шов вместо сборки фланцевого узла с прокладкой и болтами. Для подземных линий это означает меньше мест, требующих обслуживания.

Основные характеристики

Размер обозначают наружным диаметром и толщиной стенки, например 108×4 или 219×6 мм. Высота выпуклой части и длина цилиндрического борта задаются стандартом в зависимости от диаметра. Для расчета жесткости и объема нужны оба показателя.

Изготавливают заглушки штампованными из листа с последующей обработкой кромок или бесшовными для небольших диаметров. Материал — углеродистые и низколегированные стали, например 20 или 09Г2С, а также нержавеющие; допустимые марки определяются проектом и средой.

Давление и температуру, на которые рассчитана конкретная деталь, определяют стенка и сталь. Универсального значения нет, поэтому данные подтверждает паспорт или расчет проектировщика, исходя из диаметра, стенки и условий эксплуатации.

Области применения

Тепловые сети и водопроводы, технологические трубопроводы, коллекторы, нефтяные и химические линии, сжатый воздух, ресиверы и малые сосуды, опорные узлы и конструкции из труб.

Для сосудов под давлением, газовых линий и пара устанавливают заглушки, соответствующие проекту и нормам, с необходимым объемом контроля.

Особенности выбора

Сопоставьте наружный диаметр и толщину стенки заглушки с трубой. При сварке стенки должны быть близкими: разница вызывает ступеньку и концентрацию напряжений, а при значительном различии требуется расточка кромки или подбор детали с нужной стенкой.

Определите сталь. Если труба из углеродистой стали, заглушку выбирают из совместимой стали; для нержавеющей трубы — из нержавеющей. Не приваривайте детали из разнородных сталей без технологии, которая это допускает.

Решите, нужна ли заглушка постоянная или временная. Для постоянных тупиков берут приварную, для узлов, которые придется вскрывать, — фланцевую заглушку или клапан с пробкой. Для испытаний часто делают временные плоские заглушки по проекту.

Предусмотрите дренаж и воздушник: в конце линии скапливаются воздух или осадок, поэтому рядом с заглушкой нередко делают штуцер. При приемке проверьте овальность, отсутствие трещин и вмятин, чистоту кромок и маркировку.

Почему стоит купить у нас

Для «Сталь-Инвест» заглушки — часть сортамента деталей трубопроводов, который закрывается одним звонком: отводы, переходы, тройники, фланцы и трубы подбирают по общему списку. Это удобно, когда нужно закрыть тупики на нескольких линиях.

Если требуется подготовить деталь по чертежу или заказать резку заготовки, менеджер подскажет, что возможно. Склады находятся в Батайске и Краснодаре, самовывоз и безналичная оплата для юридических лиц предусмотрены.

Заключение

Эллиптическая заглушка закрывает торец трубопровода и выдерживает давление лучше плоской пластины. Для подбора сообщите наружный диаметр, стенку, сталь, стандарт и количество, и менеджер уточнит варианты.
