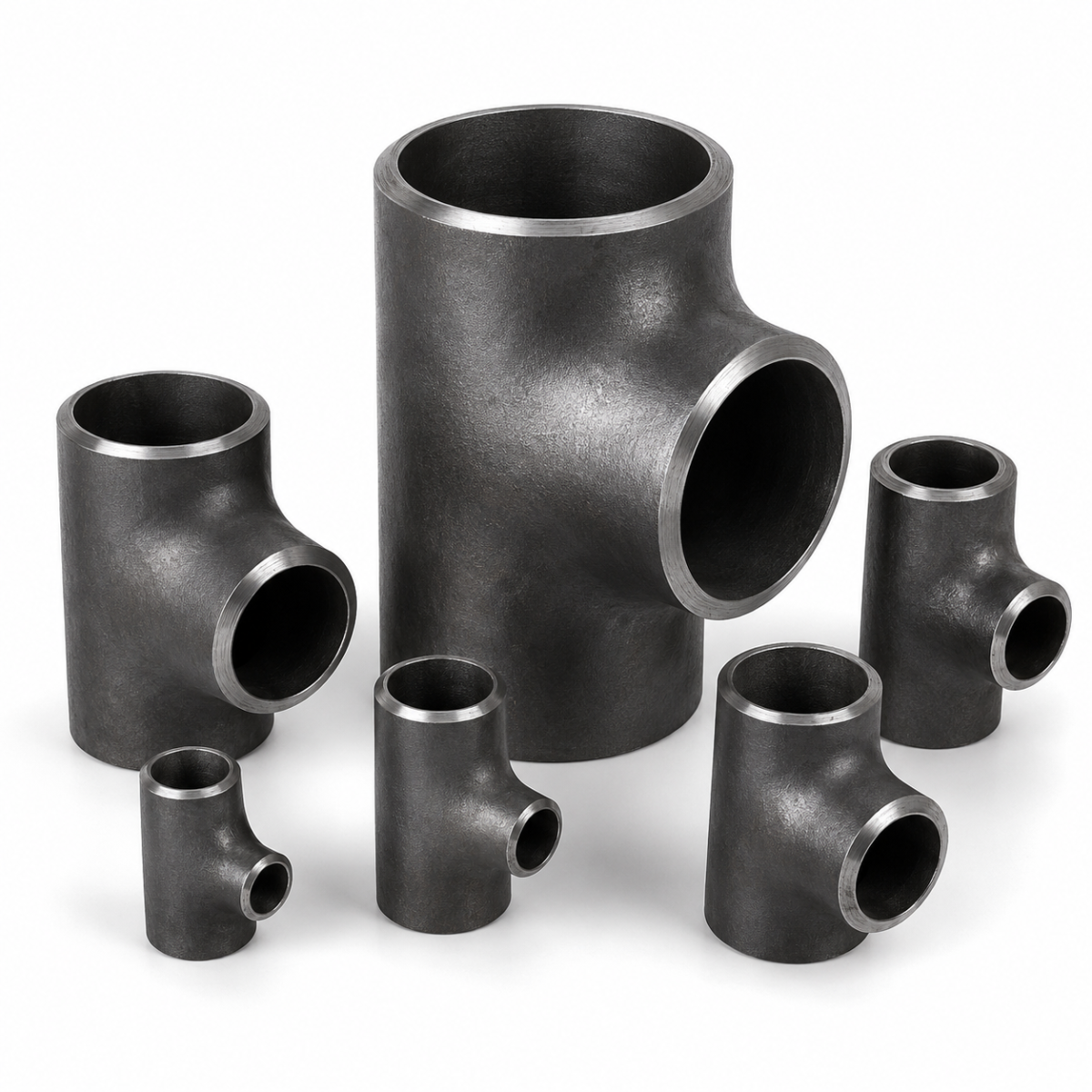

Тройники приварные

Приварной тройник — стальная деталь с тремя патрубками, которая создает ответвление трубопровода. Две стороны образуют основную линию, третья направлена под углом 90 градусов. Тройник вваривают в трассу вместо врезки, и все три конца заходят в стыковые сварные швы.

Размерные ряды для стальных бесшовных приварных тройников приведены в стандарте ГОСТ 17376, а сведения о конкретной партии подтверждаются сертификатом или паспортом изготовителя.

Назначение

Тройник нужен для деления и объединения потоков: подключения отводов к магистралям, создания коллекторов и ответвлений к потребителям. Он применяется на тепловых и водопроводных сетях, технологических линиях, паропроводах и обвязке насосных станций.

Различают равнопроходные тройники, у которых все три патрубка имеют одинаковый диаметр, и переходные, где ответвление уже основной линии. Переходные позволяют подключить потребитель меньшего диаметра без дополнительной детали-перехода.

Заводской тройник заменяет врезку трубы в трубу, которая ослабляет стенку и требует усиления накладкой.

Преимущества

Главное достоинство — прочность. В тройнике место ответвления усилено по стенке и по форме, поэтому нагрузка распределяется равномернее, чем при ручной врезке. Это важно на линиях с давлением, вибрацией и температурными перемещениями.

Деталь ускоряет монтаж: вместо вырезания отверстия, подгонки патрубка и установки усиливающих элементов достаточно приварить три стыка. Контроль качества также проще, поскольку швы стыковые.

Широкий выбор размеров и сталей позволяет собирать узлы любой сложности без нестандартных деталей, а готовая геометрия снижает риск гидравлических потерь и перекосов.

Основные характеристики

Типоразмер задают наружными диаметрами и толщинами основной линии и ответвления: например, 108×4 для равнопроходного или 159×6 с ответвлением 108×4 для переходного. Для заказа важны именно наружный диаметр и стенка.

По способу изготовления тройники бывают бесшовные штампованные, сварные из листа, штампосварные и сварные с усилением. Материал — сталь 20, 09Г2С, нержавеющие стали и другие; выбор определяют давление, температура и среда.

Концы подготовлены под сварку с разделкой кромок. Допуски по размерам, овальности и толщине стенки в зоне ответвления фиксирует стандарт или технические условия, а документ партии подтверждает соответствие. Прочность тройника при давлении зависит от стенки и стали, поэтому ее берут из паспорта.

Области применения

Тепловые сети и ЦТП, водоводы, коллекторы насосных станций, технологические линии заводов, компрессорные установки, паропроводы, системы пожаротушения при допуске проекта.

Для газопроводов и сосудов под давлением набор деталей, тип тройников и объем контроля устанавливают проект и нормативные документы.

Особенности выбора

Фиксируйте три размера: диаметр и стенку основной линии, диаметр и стенку ответвления. Если эти параметры не совпадают с трубой, понадобится переход, а сварка разностенных стыков потребует разделки кромок.

Определите тип. Равнопроходной подходит для одинаковых линий и для коллекторов, переходной — когда ответвление меньше. Если ответвление очень мало по сравнению с магистралью, иногда выбирают штуцер или усиленную врезку, но решение принимается по проекту, а не по удобству монтажа.

Проверьте сталь и способ изготовления. Бесшовный штампованный тройник предпочтителен для ответственных линий, а сварной из листа подходит для больших диаметров при низком давлении.

Наиболее нагружена зона перехода от основного патрубка к ответвлению: при приемке осматривают этот участок, проверяют геометрию, стенку и маркировку. Монтаж выполняют аттестованные сварщики по технологической карте, соблюдая зазоры и режимы.

Почему стоит купить у нас

«Сталь-Инвест» подбирает тройники вместе с остальными элементами узла: трубой, отводами, переходами и заглушками. Если нужна обработка, резка в размер или изготовление детали по чертежу, менеджер скажет, что возможно для вашего заказа.

Разместите заявку любым удобным способом, и мы подготовим ответ по ассортименту. Офисы работают в Ростове-на-Дону и Краснодаре.

Заключение

Приварной тройник нужен для надежного ответвления трубопровода без врезки. Для подбора опишите диаметры и стенки, сталь, стандарт, давление и количество.

Как оформить заказ

Отправьте заявку на info@stall-invest.ru или позвоните по телефону +7 (863) 296-11-14, указав размеры, сталь и стандарт.
