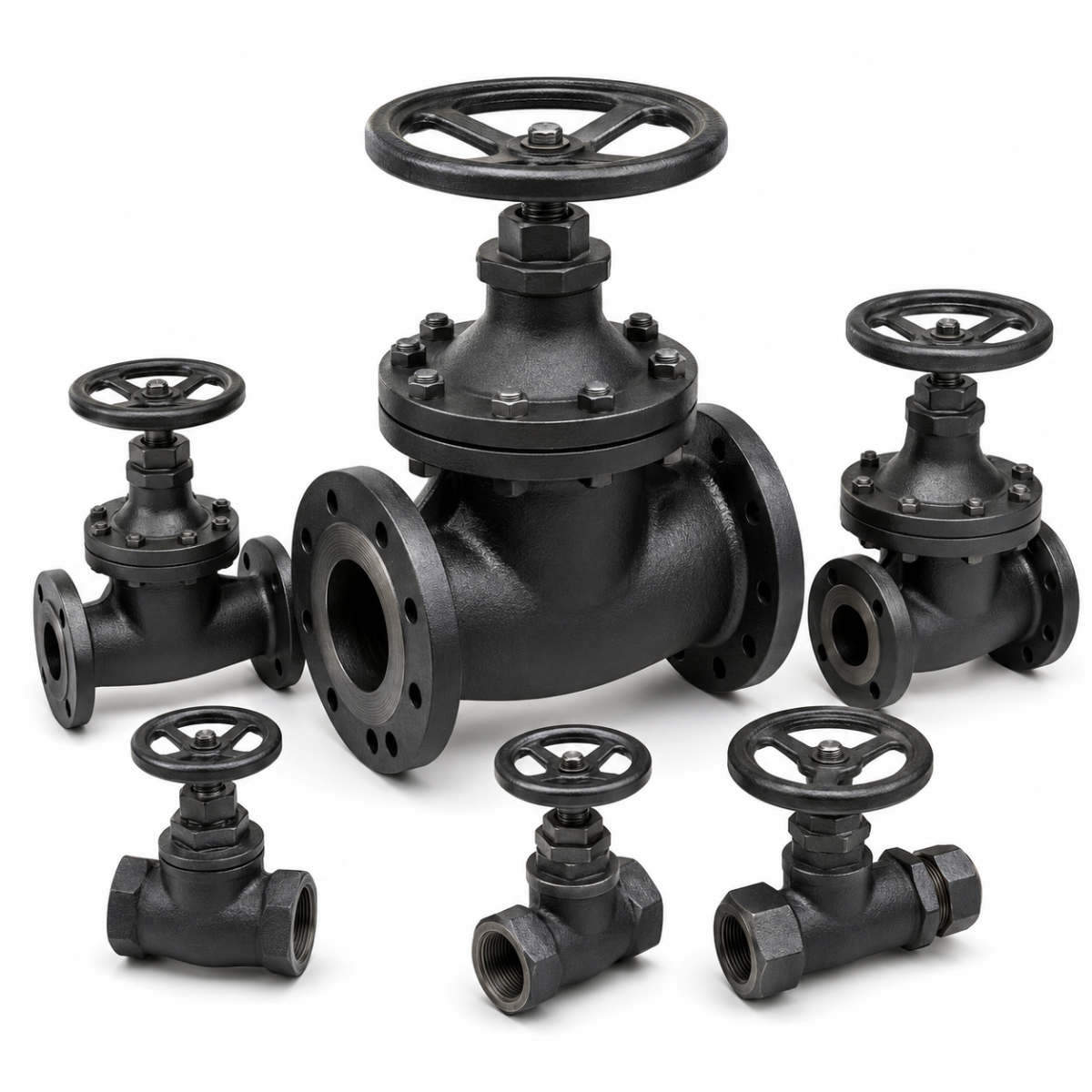

Клапаны запорные для труб

Запорный клапан, который на практике называют вентилем, перекрывает поток тарелкой или золотником, движущимся вдоль оси шпинделя. Поток в нем делает поворот, поэтому сопротивление выше, чем у задвижки или шарового крана, зато плотность закрытия и стойкость к износу выше.

Такая арматура традиционно использовалась на паровых и конденсатных линиях, маслопроводах и линиях с частым переключением, а также на малых диаметрах в быту и в промышленности.

Назначение

Клапан запорный предназначен для перекрытия трубопровода и частичного регулирования расхода. Он удерживает давление в закрытом состоянии и переносит многократные циклы открытия и закрытия без заметного износа седла.

Основные точки установки — подача пара к оборудованию, конденсатоотводчики, байпасные линии, отборы на манометры и датчики, вспомогательные линии насосных станций. Клапаны часто используются парами с основной задвижкой для плавного пуска.

Для направления потока на корпусе есть стрелка. Установка в обратном направлении ухудшает работу и иногда делает невозможным герметичное закрытие, поэтому стрелку проверяют перед монтажом.

Преимущества

Малый ход затвора позволяет быстро закрывать клапан при небольшом числе оборотов шпинделя. Седло расположено параллельно потоку, поэтому при закрытии трение минимально, а срок службы уплотнительных поверхностей больше, чем у задвижки.

Клапан можно использовать для регулирования, если исполнение допускает частичное открытие, в отличие от шарового крана. Ремонтировать его удобнее: сальниковую набивку заменяют без демонтажа корпуса, а седло притирают.

Диапазон модификаций широк: проходные, угловые, сильфонные, муфтовые, фланцевые и приварные, с корпусами из чугуна, стали и латуни.

Основные характеристики

Типы различают по форме корпуса. Проходной клапан ставят на прямом участке, угловой — в месте поворота трубы под 90 градусов, что экономит один отвод. Сильфонные исполнения защищают шток от среды и применяются на токсичных и дорогих средах, где нельзя допускать утечки через сальник.

По присоединению клапаны делятся на муфтовые с внутренней резьбой, фланцевые и приварные. Материал корпуса — серый чугун, сталь, нержавеющая сталь, латунь; затвор часто имеет уплотнительные наплавки или вставки из эластомеров.

Ду, Ру, допустимую температуру и среду определяет изготовитель. Давление вида 1,6 МПа встречается в системах отопления и пара, но это лишь пример: допустимые значения подтверждает паспорт. Для пара и газа арматуру выбирают по проекту и нормам.

Области применения

Паровые и конденсатные системы, горячее водоснабжение, масляные и топливные линии, воздушные и водяные сети, котельные, лаборатории и опытные установки. Малые клапаны ставят на импульсные линии, отборы и дренажи.

Для канализации и сильно загрязненных сред вентили подходят хуже: в карманах корпуса оседает осадок, а извилистый проток быстро забивается.

Особенности выбора

Сопоставьте сопротивление и требования к плотности. Если главное — минимальные потери напора на большом диаметре, лучше задвижка или затвор. Если нужны герметичность, регулирование и частые циклы, подходит клапан.

Проверьте направление подачи среды. У большинства моделей поток идет «под золотник», то есть снизу вверх, и только у отдельных исполнений — сверху. Стрелка на корпусе определяет правильное направление, и ошибка при монтаже ведет к течи или невозможности закрыть клапан.

Подбирайте материал корпуса и уплотнений по среде и температуре: на пару и горячей воде работают одни исполнения, на масле и топливе другие, на агрессивной жидкости третьи. Не заменяйте чугун на латунь и наоборот без проверки паспорта.

При монтаже следите за соосностью и отсутствием натяжения на корпус. Шпиндель размещают в положении, указанном в инструкции: у некоторых моделей не рекомендуется направление вниз, так как в сальник попадает конденсат.

Перед пуском клапан опрессовывают в составе линии, проверяя сальник и фланцы.

Почему стоит купить у нас

Клиенты «Сталь-Инвест» нередко собирают на объекте весь трубопровод: от трубы и деталей до арматуры и креплений. Поэтому запорный клапан можно запросить вместе с фланцами, отводами и переходами и получить согласованный комплект.

Наличие и условия доставки уточняет менеджер. Самовывоз возможен со складов в Батайске и Краснодаре.

Заключение

Запорный клапан выбирают для плотного перекрытия и многократных циклов на малых и средних диаметрах. Для подбора нужны Ду, Ру, среда, температура, тип присоединения и положение потока.

Как оформить заказ

Отправьте запрос на info@stall-invest.ru или позвоните по телефону +7 (863) 296-11-14. Укажите Ду, Ру, среду и температуру, тип присоединения и количество.
