Трубы для защиты кабеля

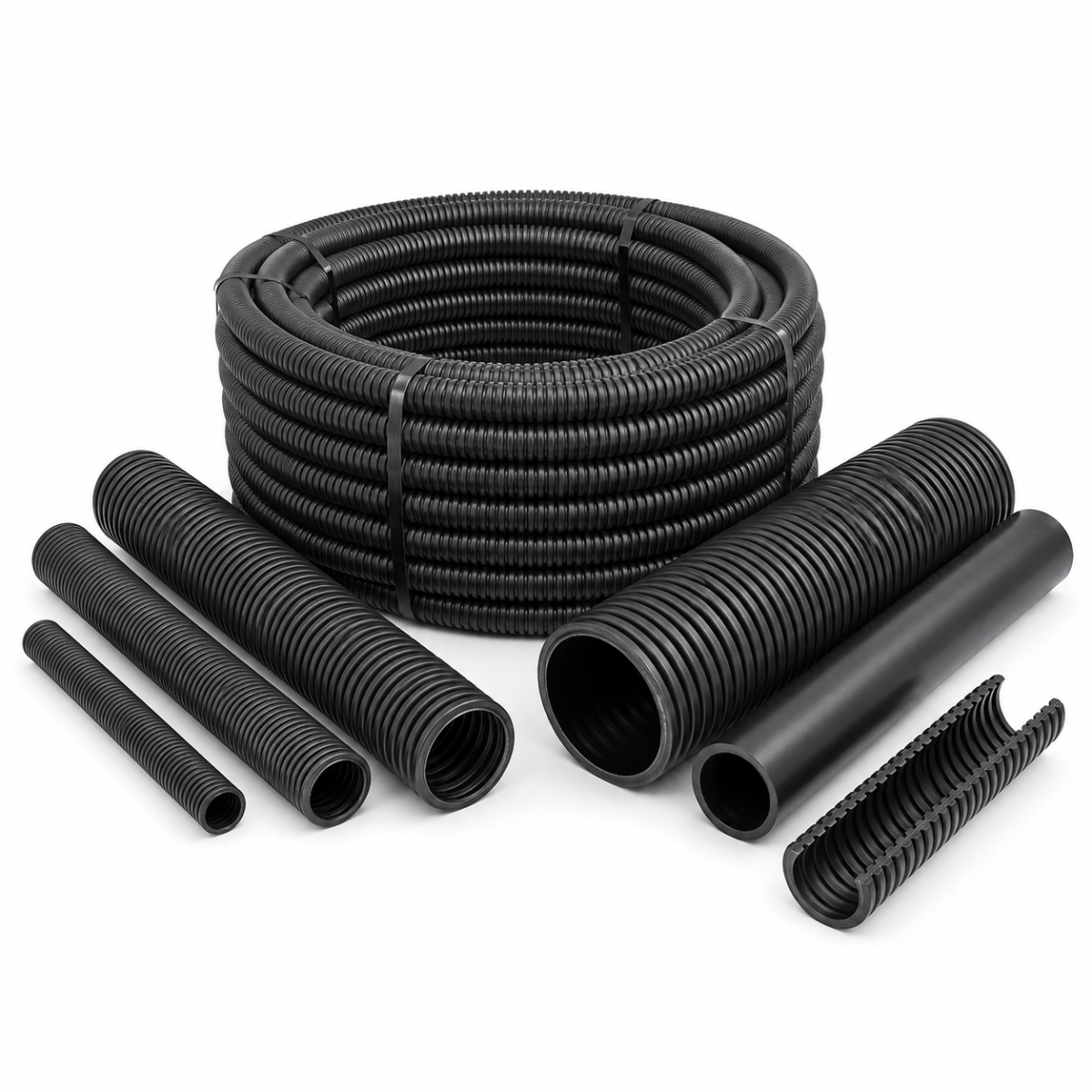

Трубы для защиты кабеля — это полимерные каналы, внутри которых прокладывают силовые, слаботочные и оптические кабели. Чаще всего это гофрированная труба ПНД (двустенная, с гладким внутренним слоем) или гладкая ПНД-труба, реже — ПВХ и стальные трубы.

Сам кабель защищает изоляция, но она слабо сопротивляется давлению грунта, камням, грызунам и последующим раскопкам. Труба принимает эти нагрузки на себя, а при ремонте позволяет заменить кабель без вскрытия трассы.

Назначение

Основная функция — механическая защита кабеля в земле, в стене, под полом и на открытых участках. Вторая функция — удобство эксплуатации: в готовую трубу кабель затягивают протяжкой, а при повреждении вытягивают и меняют на новый.

Дополнительно труба разделяет трассы разных систем: силовых, связи, видеонаблюдения и освещения, которые нельзя укладывать в один канал без проектного обоснования. Для такого разделения используют отдельные трубы или многоканальные блоки.

Преимущества

Полиэтиленовая труба не гниет, не ржавеет и не боится влажного грунта. Двустенная гофра обладает высокой кольцевой жесткостью при малой массе, а гладкий внутренний слой позволяет затягивать кабель без заеданий и повреждения оболочки.

Бухты по 50, 100 и более метров дают возможность проложить длинный участок без стыков, а гибкость трубы упрощает обход препятствий. Там, где стыки все-таки нужны, их закрывают муфтами, раструбами или герметизирующими вставками.

Цветовая маркировка помогает отличить трассы на этапе раскопок: красный и оранжевый обычно указывают на электричество, синий и зеленый — на связь и другие сети. Конкретная расцветка зависит от изготовителя, поэтому ее лучше уточнять.

Основные характеристики

Выбирают по наружному и внутреннему диаметру, классу жесткости, цвету и наличию протяжки. Ориентиры для гофрированных труб — диаметры 40, 50, 63, 110 мм и более; внутренний диаметр должен быть заметно больше наружного диаметра кабеля с запасом на затяжку и изгибы.

Типичный запас: внутренний диаметр трубы берут не менее 1,5 диаметра кабеля или пучка, а для длинных трасс с поворотами берут больше. Окончательные значения определяют проект и требования правил устройства электроустановок, а не общий каталог.

Нормативы на материал и жесткость зависят от типа трубы и производителя. Применимый стандарт или технические условия, допустимую нагрузку и температурный диапазон смотрите в сертификате или паспорте партии.

Области применения

Электроснабжение: вводы кабеля в дом, подключение гаражей и хозяйственных построек, уличное освещение, питание насосных станций и скважин. Слаботочные системы: интернет и телефонные линии, видеонаблюдение, охранная сигнализация, оптоволоконные трассы.

Строительство и промышленность: кабельные трассы на стройплощадках, проходы под дорогами и дорожками методом прокола или в футляре, переходы через ручьи и водостоки. Для прокладки по поверхности на открытом воздухе выбирают материал, устойчивый к ультрафиолету, либо закрывают трассу.

Особенности выбора

Решите, где будет проходить трасса: в траншее, в бетоне, под дорогой или по поверхности. Для траншеи подходит двустенная гофра с высоким классом жесткости, для заливки в бетон — труба, которая не расплющится при заливке, для коротких внутренних участков — гладкая или гибкая тонкостенная.

Проверьте диаметр с запасом по сечению кабеля, количеству жил и условиям затяжки. Если в одну трубу идет несколько кабелей, учитывайте их нагрев и взаимное влияние; допустимость такого решения определяет проект. Работы с силовыми электрическими сетями ведут только по проекту, паспортам и нормам электробезопасности.

Не забудьте про фитинги: муфты, торцевые заглушки, держатели, уплотнители для вводов в здание и колодцы. Для длинных трасс часто нужны смотровые колодцы через каждые несколько десятков метров, расстояние зависит от типа кабеля и количества поворотов.

Почему стоит купить у нас

ООО «Сталь-Инвест» поставляет не только трубы, но и сопутствующие материалы, поэтому заявку на трассу можно собрать одним списком. Менеджер сверит позиции с вашей спецификацией и подскажет, о чем еще стоит спросить заранее.

Заказ можно забрать самовывозом со складов в Батайске и Краснодаре или обсудить доставку; офисы работают в Ростове-на-Дону и Краснодаре. Для юридических лиц есть безналичная оплата. Наличие и стоимость определяются при обращении.

Заключение

Труба для защиты кабеля стоит заметно дешевле, чем последующий ремонт кабельной линии. Правильный выбор диаметра и жесткости, а также согласование с проектом — основа надежной трассы.

Как оформить заказ

Укажите диаметр кабеля или пучка, длину трассы, способ прокладки, тип грунта и количество фитингов. Отправьте заявку на info@stall-invest.ru или позвоните +7 (863) 296-11-14.
