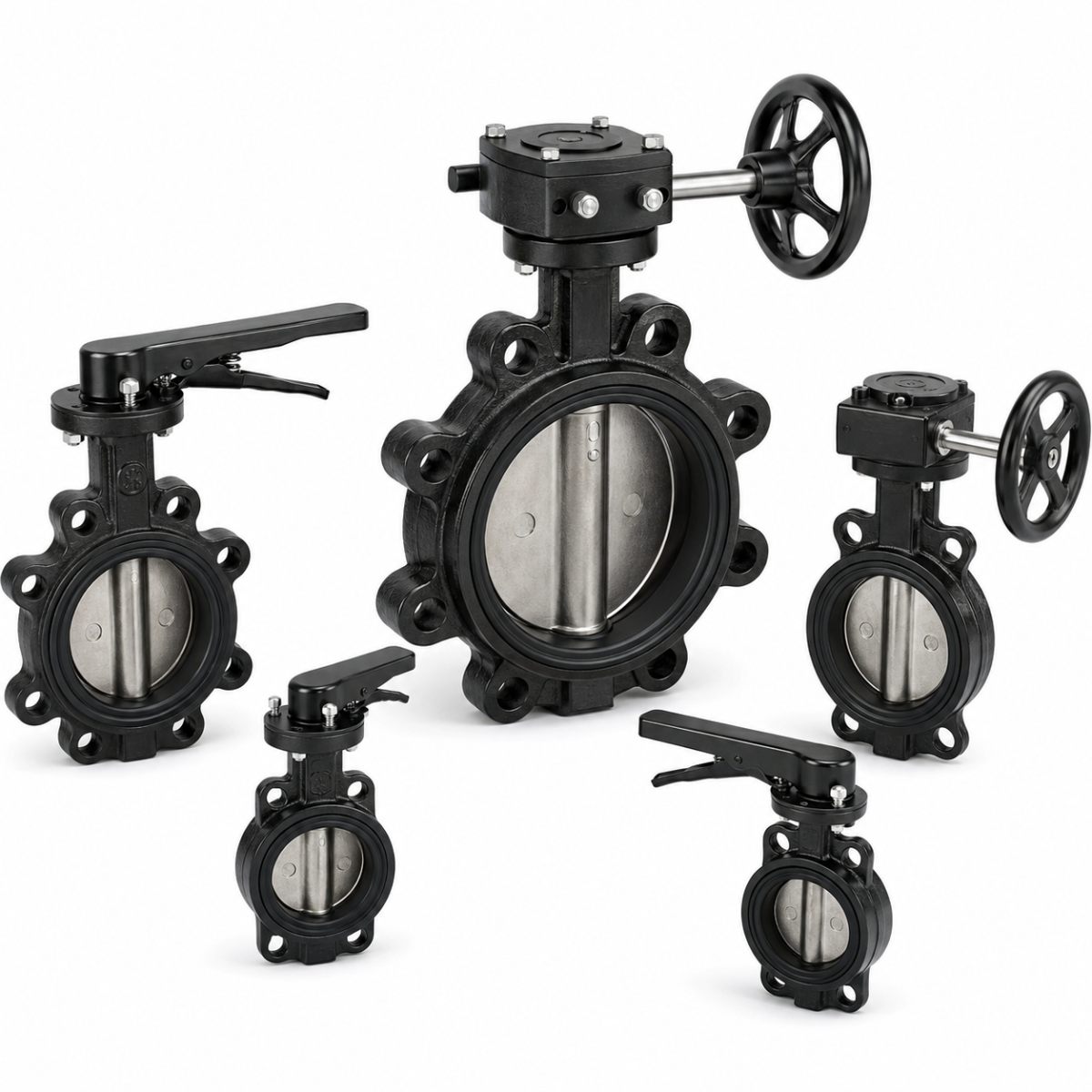

Затворы для труб

Затвор дисковый поворотный — арматура, в которой поток перекрывает диск на оси, поворачивающийся на 90 градусов. Корпус у него короткий и легкий, поэтому затворы удобно ставить на трубопроводах средних и больших диаметров, где задвижка получилась бы тяжелой и громоздкой.

Чаще всего затворы устанавливают между двумя фланцами трубы. Седло из эластомера запрессовано в корпус, а диск прижимается к нему и герметично закрывает проход.

Назначение

Затвор перекрывает или частично регулирует поток воды, воздуха, неагрессивных жидкостей и сыпучих материалов, если исполнение допускает такую среду. Его ставят на насосных станциях, в системах вентиляции и кондиционирования, на водозаборах и очистных сооружениях, на холодных и тепловых сетях.

Отличительная черта — применимость для ограниченного регулирования. Диск в промежуточных положениях пропускает часть потока, поэтому затвор иногда используют как грубый регулятор, но точной настройки от него ждать не следует.

Главное, что нужно помнить: подходящие для регулирования исполнения отмечаются в паспорте, а универсального правила для всех моделей нет.

Преимущества

Малая монтажная длина и вес экономят место и нагрузку на трубопровод. На диаметре 300 мм и выше затвор заметно легче и дешевле клиновой задвижки, а монтаж проще, так как не нужны многооборотные механизмы.

Управление за четверть оборота ускоряет работу: поворот рукоятки, редуктора или привода переводит диск в крайнее положение. Широкая линейка приводов — механический редуктор, электрический, пневматический — позволяет вписать затвор в автоматизацию.

Эластомерное седло дает хорошую герметичность на воде, а при износе замену седла часто выполняют без демонтажа корпуса.

Основные характеристики

По конструкции различают межфланцевые затворы типов «wafer» без отверстий в корпусе и «lug» с ушками, фланцевые затворы с собственными фланцами и приварные. Ушки позволяют отсоединять один фланец без остановки трубопровода за затвором, если это допускает проект.

Материалы корпуса — чугун, углеродистая сталь, нержавеющая сталь; диск — чугун с покрытием, нержавеющая сталь или алюминиевая бронза. Седло изготавливают из EPDM, NBR, фторопласта и других материалов, которые определяют среду и температуру.

Ориентир по давлению даже для типового исполнения, как Ру 10 или Ру 16, дает только общее представление. Допустимое давление, температуру и перепад давления фиксирует паспорт. Размеры монтажных отверстий и межфланцевые длины сверяют с ответными фланцами на трубе.

Области применения

Водоснабжение и водоотведение, насосные станции, градирни, системы вентиляции и охлаждения, противопожарные системы, где арматура допущена проектом, пищевые и химические линии, если седло и диск стойки к среде.

Затворы не используют для пара и газа без прямого подтверждения исполнения изготовителем и проектом.

Особенности выбора

Сначала определите среду и ее температуру: от них зависит материал седла. EPDM хорошо работает с водой и слабыми растворами, NBR — с маслами и нефтепродуктами, фторопласт — с агрессивными средами. Ошибка с эластомером приводит к разбуханию седла и заклиниванию диска.

Определите Ду, Ру и конструкцию присоединения. Для варианта между фланцами уточните внутренний диаметр труб и фланцев: диск в открытом положении выступает за плоскость корпуса, и на ответных деталях с толстой футеровкой или малым проходом он может задеть стенку.

Подумайте об управлении. Рукоятка с фиксатором годится для малых диаметров, редуктор — для больших и для тех случаев, когда нужно точно останавливать диск в промежуточных положениях. Для удаленных объектов выбирают привод.

При монтаже фланцы центруют, а диск на время установки приоткрывают, чтобы не повредить седло. Прокладки обычно не нужны: седло работает как уплотнение, но это условие подтверждается паспортом.

Почему стоит купить у нас

Поставка арматуры в «Сталь-Инвест» ориентирована на покупателя, который собирает узел целиком: затвор, фланцы, переходы, трубу и крепеж можно обсудить в одном заказе. Менеджер задаст уточняющие вопросы по среде и режиму, чтобы вы не получили неподходящее седло.

Офисы в Ростове-на-Дону и Краснодаре помогут с консультацией, а склады в Батайске и Краснодаре — с отгрузкой или самовывозом.

Заключение

Дисковый затвор оправдан на средних и больших диаметрах, где важны компактность и скорость управления. Назовите менеджеру среду, Ду, Ру, тип присоединения, материал седла и привод, и подбор будет точнее.
