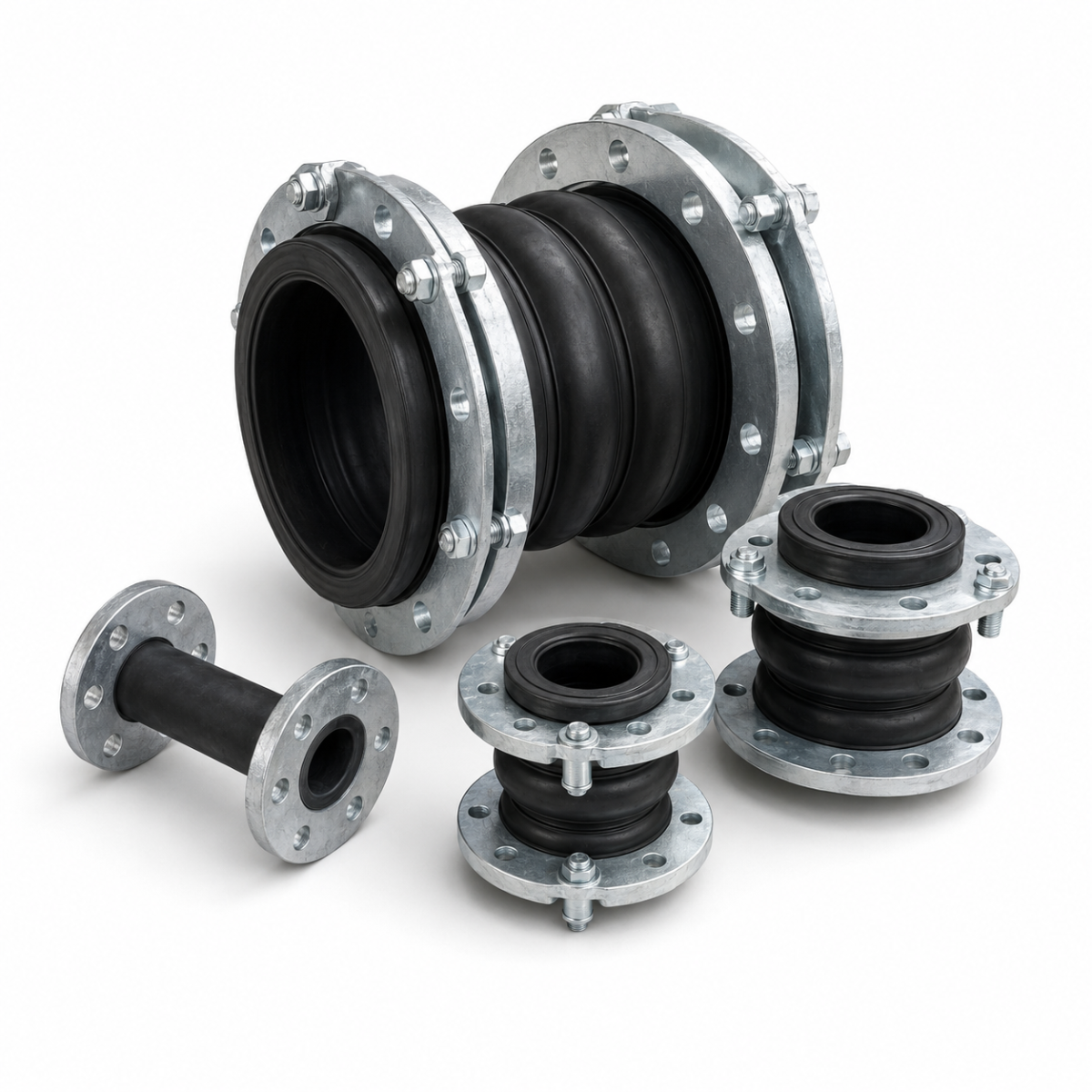

Гибкие вставки-компенсаторы для труб

Гибкая вставка-компенсатор — элемент трубопровода, который поглощает вибрацию, температурные удлинения, небольшие осевые и угловые смещения. Внутри корпуса из эластомера или металла находится гофрированная оболочка или резиновая арка, воспринимающая деформации вместо жесткой трубы.

Чаще всего вставки ставят рядом с насосами, вентиляторами и компрессорами, а также в местах, где здание дает осадку, а трубопровод должен остаться целым.

Назначение

Основная задача — разгрузить трубопровод и оборудование. Насос передает на трубу вибрацию и шум, а при нагреве линия удлиняется. Без компенсирующего элемента нагрузки передаются на патрубки и фундаменты, вызывая трещины, течи и разрушение сварных швов.

Вторая задача — облегчить монтаж и демонтаж. Вставку сжимают или растягивают в допустимых пределах, что позволяет снять арматуру или насос без разборки всей линии, а также компенсировать неточности монтажа.

Вставка не заменяет полноценный компенсатор тепловых удлинений и опоры: расчет и расстановку опор по длине линии выполняет проектировщик, а допустимые перемещения берутся из паспорта.

Преимущества

Резиновые вставки заметно снижают шум и вибрацию, передаваемую по трубе, а их конструкция проста и дешева. Они легкие, их удобно монтировать между фланцами, и они выдерживают умеренные смещения.

Металлические сильфонные компенсаторы выдерживают более высокие температуры и давление и подходят для пара и горячих теплоносителей. Они долговечны и не стареют, как резина, но требуют точной установки и защиты от перекоса.

Использование вставки продлевает ресурс насосов, арматуры и приборов, поскольку нагрузка от трубопровода на корпус оборудования снижается.

Основные характеристики

Основные исполнения: резиновые вставки со сферической гофрой, сильфонные металлические, сальниковые, линзовые. Присоединение — фланцевое, реже резьбовое или приварное. Длина, количество гофр и допускаемые перемещения указаны в паспорте.

Материал резины — EPDM, NBR, CR, Viton и другие, и от него зависит допустимая температура и среда. Для воды и воздуха обычно подходит EPDM, для масла и топлива — NBR, для агрессивных сред — фторсодержащие эластомеры. Корпус сильфонных компенсаторов делают из нержавеющей стали.

Ду, Ру, температуру и допустимые смещения называет изготовитель, и сравнение с проектом обязательно. Перемещения указывают отдельно для осевого сжатия и растяжения, бокового и углового смещения; превышать их нельзя.

Области применения

Насосные станции и котельные, системы отопления и вентиляции, холодоснабжения, водоснабжения, промышленные трубопроводы, компрессорные установки, места перехода трубы через деформационные швы зданий.

Для пара, газа и опасных сред вставки применяют только при допуске изготовителя, по проекту и нормам.

Особенности выбора

Определите, какую задачу решает вставка: гасит вибрацию насоса, компенсирует температурное удлинение или выравнивает монтажные неточности. От этого зависят тип и допустимые перемещения. Сильфонный компенсатор хорош для тепла, резиновая вставка — для вибрации и шума.

Подберите материал по среде и температуре. Резина стареет при высокой температуре, озоне и контакте с маслами, поэтому несовместимый материал быстро разрушится. Проверьте давление: с ростом температуры допустимое давление снижается.

Не забудьте об ограничителях хода. На резиновых вставках при давлении возникает распорная сила, которая стремится растянуть вставку. Ее воспринимают стяжные тяги или неподвижные опоры, которые задает проектировщик. Без них вставка может растянуться и повредиться.

Монтаж выполняют без перекоса и принудительной стяжки: трубы должны быть соосны, фланцы параллельны. Не окрашивайте резину и не закрывайте ее теплоизоляцией без разрешения изготовителя. После монтажа проверьте затяжку болтов, а при работе контролируйте состояние гофры и отсутствие трещин.

Почему стоит купить у нас

«Сталь-Инвест» работает с арматурой и деталями трубопроводов, поэтому вставки, фланцы, ответные детали и крепеж можно согласовать в одной заявке. Менеджер учтет, что вставку выбирают по схеме и режиму, а не только по диаметру.

Укажите объект, и менеджер уточнит возможность поставки. Для юридических лиц предусмотрена безналичная оплата, самовывоз доступен со складов в Батайске и Краснодаре.

Заключение

Гибкая вставка-компенсатор снижает вибрацию и нагрузки на трубопровод и оборудование, если подобрана по среде, давлению и допустимым смещениям. Передайте менеджеру исходные данные из паспорта насоса и схемы линии.
