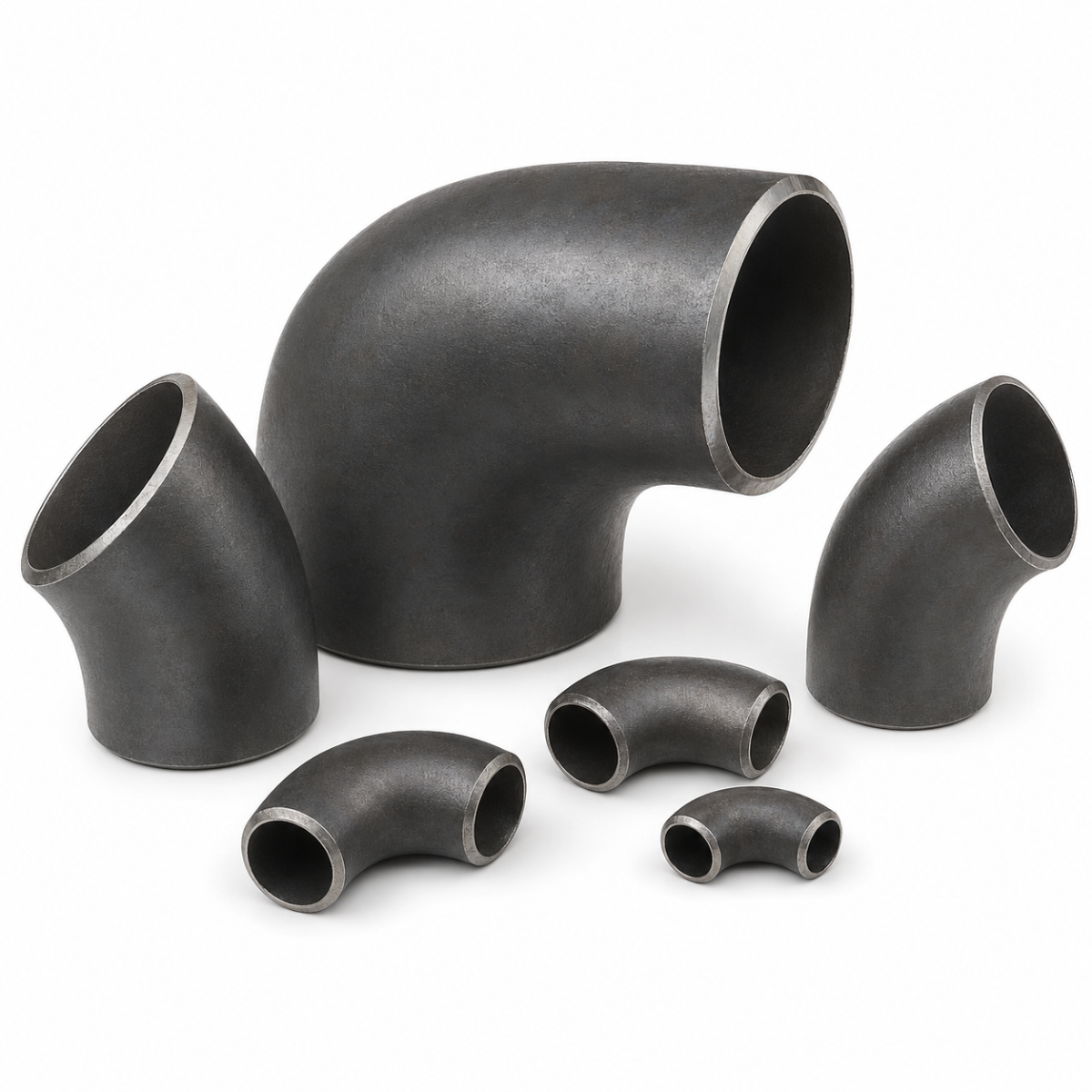

Отводы для труб

Отвод — фасонная деталь трубопровода, которая меняет направление трассы. Стальные приварные отводы изготавливают бесшовными и сварными, а наиболее распространены углы 45 и 90 градусов. Деталь вваривают в линию так же, как участок трубы, поэтому ее диаметр и толщина стенки должны совпадать с параметрами присоединяемой трубы.

Размерные ряды и технические требования для приварных стальных деталей трубопроводов приведены в стандартах, например в ГОСТ 17375 для крутоизогнутых отводов, но конкретный документ партии подтверждает сертификат или паспорт изготовителя.

Назначение

Отвод обеспечивает поворот трубопровода без гибки трубы на месте. Он нужен там, где трасса огибает здания, фундаменты, оборудование и другие трубопроводы, где нужен подъем или опуск линии, а также на выходах от насосов и теплообменников.

Радиус изгиба и угол определяют сопротивление потоку. Крутоизогнутые отводы занимают мало места, но создают заметные потери напора, а отводы с большим радиусом лучше подходят для линий с высокой скоростью или абразивной средой.

Кроме поворота, отводы работают как элементы самокомпенсации на длинных линиях: угловые участки воспринимают температурные удлинения трубы.

Преимущества

Заводской отвод имеет стабильный радиус, ровную геометрию и утолщенную, когда это нужно, стенку на изгибе. Это надежнее, чем гнуть трубу в полевых условиях, где возможны складки и овальность.

Приварное соединение герметично и не требует обслуживания, как фланцевое или резьбовое. Деталь доступна в диапазоне диаметров, а марки стали подбирают под условия: углеродистая для воды, пара и нефтепродуктов, низколегированная для низких температур, нержавеющая для агрессивных сред.

Скос кромок под сварку выполняется на заводе, поэтому монтажнику остается проверить его и приварить деталь.

Основные характеристики

Типоразмер задают наружным диаметром и толщиной стенки: например, 108×4 или 159×6 мм. Для практики часто достаточно знать условный проход Ду, но при заказе указывают именно Дн и стенку. Угол — 30, 45, 60, 90 или 180 градусов. Радиус изгиба в ряде типов равен полутора наружным диаметрам, у других — больше.

Отводы бывают бесшовными (штампованными или горячегнутыми), сварными из листа и штампосварными. Материал — сталь 20, 09Г2С, 12Х18Н10Т и другие марки, но наличие и допустимость конкретной марки уточняют у изготовителя. Класс прочности и рабочее давление определяет стенка и сталь.

Конец отвода обычно имеет разделку кромок под сварку; тип разделки и допуски указаны в стандарте и паспорте. Документ, подтверждающий химический состав и испытания, запрашивают при поставке.

Области применения

Магистральные и распределительные трубопроводы, тепловые сети, паропроводы, нефтепродуктопроводы, технологические обвязки насосов и емкостей, водоводы, системы сжатого воздуха. Нержавеющие отводы работают в пищевой и химической промышленности.

Для газовых сетей и сосудов под давлением набор деталей определяют проектом и нормами.

Особенности выбора

Начните с диаметра и стенки трубы. Отвод должен иметь такую же наружную диаметральную размерность и толщину, иначе при сварке возникает ступенька, а прочность стыка снижается. Если толщина разная, применяют переходы или расточку кромки по технологии.

Выберите угол и радиус по трассе и по потерям. Для линий с абразивной средой берут отводы с большим радиусом или усиленные. Для компактного узла у насоса подойдет крутоизогнутый.

Подберите материал и тип изготовления. Бесшовные отводы применяют для ответственных и высоконапорных линий, сварные из листа — на больших диаметрах низкого давления. Совместимость с трубой по марке стали проверяют заранее, чтобы не получить сварной стык разнородных сталей без обоснования.

При приемке проверьте овальность, стенку на внешнем радиусе, скос кромок и маркировку. Деталь должна быть чистой, без вмятин и следов коррозии, а документ — на ту же партию.

Почему стоит купить у нас

Заказчики «Сталь-Инвест» часто берут отводы вместе с трубой, фланцами и переходами для одного объекта. Мы просим обозначить диаметр, стенку и угол в одной заявке, чтобы менеджер собрал комплект и сверил спецификацию.

Если деталь нужно изготовить по чертежу или подготовить под ваши размеры, возможность для конкретного заказа уточняется отдельно. Склады находятся в Батайске и Краснодаре.

Заключение

Приварной отвод — основная деталь для поворота стального трубопровода. Для подбора нужны Дн, стенка, угол, радиус, марка стали, стандарт и количество. Уточните эти параметры у менеджера.

Как оформить заказ

Направьте заявку на info@stall-invest.ru или позвоните по телефону +7 (863) 296-11-14. Укажите Дн, стенку, угол, сталь, стандарт и количество.
