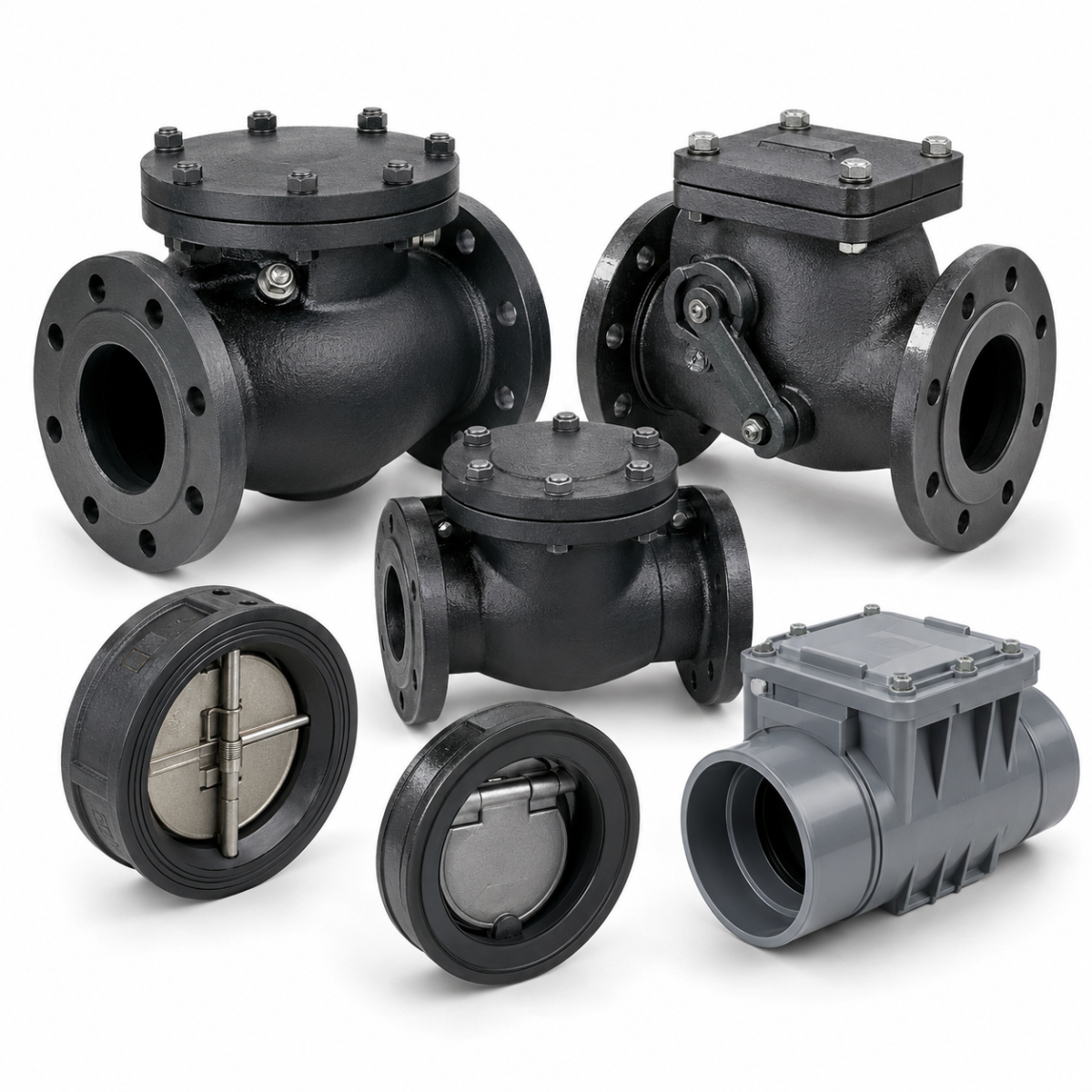

Обратные клапаны для воды и канализации

Обратный клапан пропускает среду только в одну сторону и автоматически закрывается, когда поток меняет направление. Он не требует ручного управления, поэтому его ставят там, где возврат жидкости опасен: после насоса, на вводе в здание, на канализационном выпуске.

В названии карточки объединены две области: водопроводные клапаны на воде под давлением и канализационные клапаны, которые работают на самотечных линиях и в напорной канализации. Конструкции у них заметно различаются.

Назначение

Основная задача клапана на водопроводе — не дать воде вернуться в насос, скважину или водомерный узел, когда давление падает. Это защищает насос от обратного вращения и гидроударов, а оборудование — от опорожнения.

На канализации клапан предотвращает подпор стоков из коллектора в здание. При переполнении сети или засоре жидкость возвращается по уклону вверх, затапливает подвалы и санузлы. Установленный клапан закрывается и блокирует обратный ток.

Обратный клапан не заменяет запорную арматуру: перед ним и после него обычно ставят краны, чтобы перекрывать участок для обслуживания.

Преимущества

Простота конструкции и автоматическая работа без привода — главное преимущество. Клапан срабатывает от самого потока, поэтому не нужны датчики и исполнительные механизмы.

Он защищает дорогое оборудование: насосы, счетчики, фильтры и бытовую технику. На канализационных линиях клапан спасает от затопления без постоянного дежурства людей. Корпус из чугуна и стали выдерживает механические нагрузки и пригоден для длительной эксплуатации.

Малые габариты и разные исполнения — муфтовые, фланцевые, межфланцевые — позволяют подобрать клапан под большинство схем без сложных переходов.

Основные характеристики

Основные типы: подъемный, в котором золотник поднимается потоком и садится под действием веса или пружины; поворотный, или захлопка, с откидным диском; межфланцевый пружинный, или «дисковый», с минимальной длиной; шаровой, где в качестве запорного тела работает шар из резины или металла; мембранный.

Для воды широко применяют пружинные межфланцевые и подъемные клапаны. Для канализации и загрязненных стоков лучше подходят поворотные и шаровые исполнения с большим проходом, поскольку в них меньше мест, где забивается мусор.

Корпус изготавливают из чугуна, стали, латуни, нержавеющей стали или пластика; уплотнение — из резины, эластомеров или металла. Ду, Ру, положение монтажа и допустимое давление открытия указывает паспорт: например, пружинный клапан открывается при небольшом перепаде давления, а подъемный требует определенного направления потока.

Области применения

Водозаборные скважины, насосные станции, котельные, системы пожаротушения при наличии допуска, водопроводные вводы, бытовые и хозяйственные канализационные выпуски, дренажные системы, ливневая канализация.

Для питьевой воды нужно отдельно проверить, допущены ли материалы изготовителем, а для канализации — стойкость уплотнений к стокам.

Особенности выбора

Определите среду и положение трубы. Подъемные клапаны работают на горизонтальных участках, поворотные — на горизонтальных и вертикальных при потоке вверх, пружинные — в любом положении, если это допускает паспорт. Ошибка в положении приводит к залипанию и пропуску.

Сопоставьте диаметр и давление. Для воды берут клапан по Ду трубопровода и проверяют перепад давления. Для канализации учитывают, что в стоках присутствуют взвеси, волокна и твердые включения, поэтому уплотнение должно быть рассчитано на такую среду.

Уточните способ присоединения и размеры фланцев. Если клапан ставят после насоса, учитывают гидроудары: быстро закрывающиеся пружинные модели снижают удар, а тяжелая захлопка при остановке насоса дает сильный хлопок.

Для канализации предусматривают доступ к ревизии, чтобы клапан можно было чистить. Установка в закрытом колодце без доступа делает обслуживание невозможным.

Почему стоит купить у нас

«Сталь-Инвест» работает с водопроводной и канализационной арматурой в рамках раздела «Запорные части трубопровода и фитинги». Это удобно монтажным организациям: клапан, фланцы, переходы и трубу можно уточнить у одного менеджера.

Мы не заявляем наличие конкретных моделей в тексте карточки: ассортимент и условия поставки менеджер сообщает по запросу.

Заключение

Обратный клапан защищает сеть от обратного потока и подпора. Для подбора понадобятся среда, диаметр, давление, положение монтажа и тип присоединения. Сообщите их менеджеру, и он подберет подходящие варианты.
