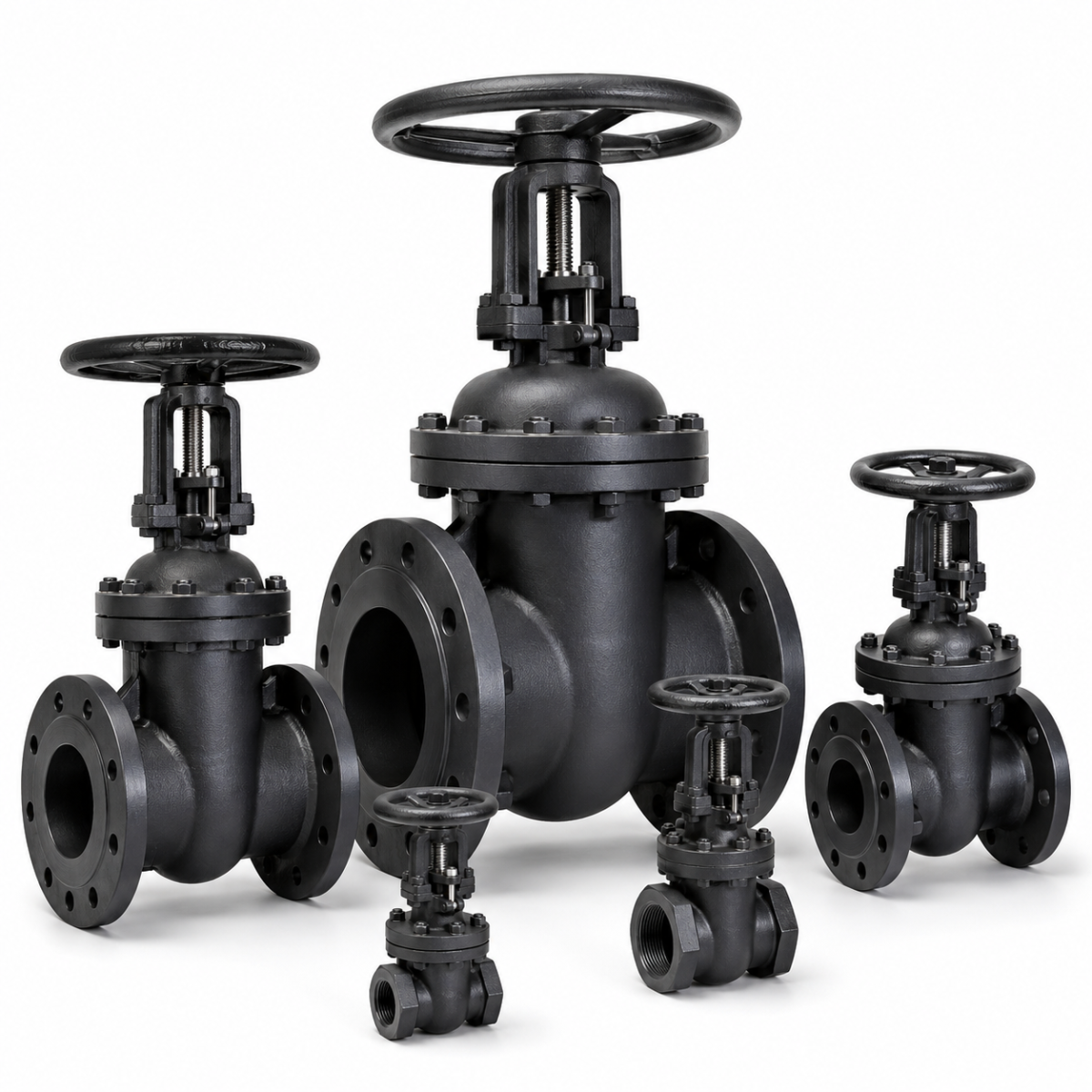

Задвижки для труб

Задвижка — запорная арматура, у которой перекрывающий элемент движется перпендикулярно потоку. В отличие от крана, где шар поворачивается, здесь клин или два диска опускаются в проход корпуса и перекрывают его. Конструкция известна давно и широко применяется на водопроводах, теплотрассах и технологических линиях диаметром от нескольких десятков до сотен миллиметров.

Задвижки подбирают там, где диаметр велик, а скорость переключения не критична, и там, где важно минимальное сопротивление потоку в открытом состоянии.

Назначение

Задвижка предназначена для полного открытия или полного закрытия потока. На магистральных линиях ее ставят на вводах, на ответвлениях, на выходе из насосов, в камерах и колодцах, чтобы можно было отключить участок для ремонта и разделить сеть на зоны.

Вторая задача — сохранение пропускной способности. В открытом положении проход свободен практически на всю площадь сечения, поэтому на больших диаметрах потери напора невелики по сравнению с вентилями.

Для регулирования расхода задвижка не подходит: поток в приоткрытом положении вызывает вибрацию, кавитацию и износ уплотнительных поверхностей клина.

Преимущества

К плюсам относят малое сопротивление в открытом состоянии, возможность работы при двустороннем потоке и ремонтопригодность. Задвижки рассчитаны на большие диаметры, и во многих исполнениях управляются через редуктор или электропривод.

Фланцевое присоединение упрощает замену, а вариант с обрезиненным клином уменьшает риск заедания и подходит для воды. В отличие от шарового крана большого диаметра, задвижка обычно экономичнее по цене.

Отдельно стоит отметить наглядность: у модели с выдвижным шпинделем по положению штока видно степень открытия, а на подземных линиях — по указателю на колонке.

Основные характеристики

Главные разновидности — клиновые и параллельные. Клиновая задвижка имеет один монолитный или составной клин, параллельная — два диска. Шпиндель бывает выдвижной и невыдвижной: выдвижной требует места над корпусом, невыдвижной вращает гайку внутри клина и подходит для колодцев и тесных камер.

Материалы корпуса — серый и ковкий чугун, углеродистая или легированная сталь, реже латунь и нержавеющая сталь. Для воды и тепла при умеренных параметрах применяют чугунные и стальные задвижки, для высоких давлений и температур — стальные.

Условное давление обычно выражают в МПа: например, Ру 1,0 или 1,6 МПа соответствуют примерно 10 и 16 кгс/см². Это только пример, а допустимые давление и температуру подтверждает паспорт. Присоединительные размеры фланцев приводят к ГОСТ 33259 и к нормам изготовителя, строительную длину сверяют с паспортом.

Области применения

Городские водопроводы и насосные станции, тепловые сети и ЦТП, котельные, производственные трубопроводы, очистные сооружения, системы пожаротушения, где арматура допущена проектом.

Для газа, пара и опасных сред применяют только исполнения, которые допущены проектом и паспортом изготовителя.

Особенности выбора

Начните с Ду и Ру: диаметр должен совпадать с диаметром трубопровода, а давление арматуры — быть не ниже расчетного с запасом. Затем определите среду и температуру: для горячей воды и пара материал корпуса и набивка штока отличаются от тех, что допустимы для холодной воды.

Подумайте, как будет эксплуатироваться задвижка. Если ее придется управлять часто или дистанционно, выбирают исполнение с электроприводом либо редуктором. Для колодцев берут невыдвижной шпиндель, для открытых площадок — выдвижной.

Обязательно уточните тип присоединения и размеры фланцев: ряд исполнений и размеры уплотнительных поверхностей должны совпасть с ответными фланцами на трубе. Комплект ответных фланцев, шпилек, гаек и прокладок удобнее заказывать вместе.

При монтаже не допускайте натяга на корпус от трубы: перекос ведет к трещинам чугунных корпусов. Шпиндель защищают от грязи, а сальник подтягивают равномерно после пробного пуска.

Почему стоит купить у нас

Сталь-Инвест подбирает комплект: задвижку, ответные фланцы, переходы, крепеж и трубы можно запросить одной заявкой. Это удобно для подрядчиков, которые собирают узел на объекте из деталей разных групп.

Если для установки нужна резка трубы или подготовка детали по чертежу, возможность для конкретного заказа уточняет менеджер. Отгрузка со складов в Батайске и Краснодаре или самовывоз согласуются отдельно.

Заключение

Задвижка — основной вариант для запорной арматуры больших диаметров на воде и тепле. Чтобы подобрать ее, сообщите менеджеру диаметр, давление, среду, температуру, тип присоединения и привода.
