Переходы

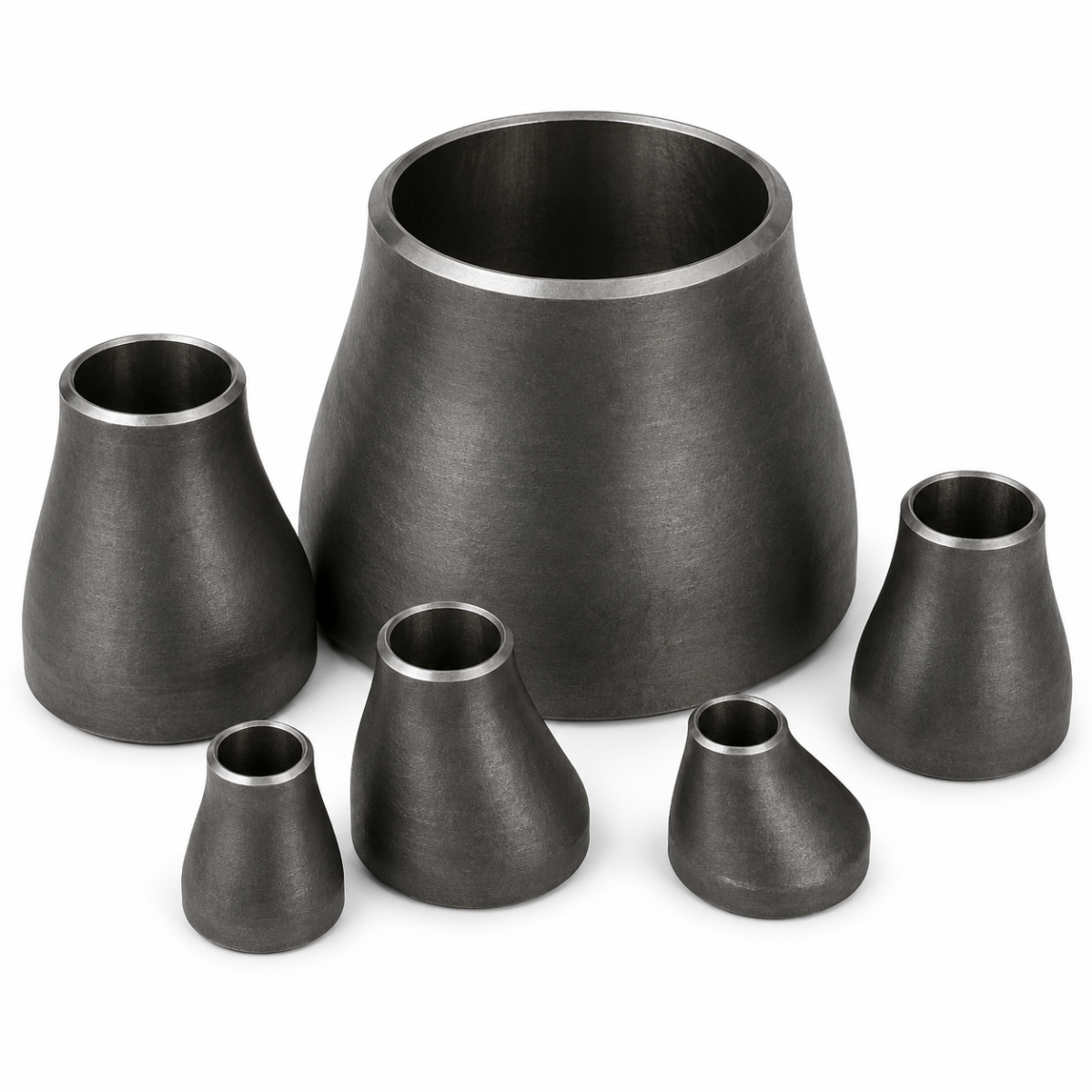

Стальной переход — приварная деталь, которая соединяет трубы разного диаметра. Один конец у него соответствует большей трубе, другой — меньшей, а плавный конус между ними уменьшает местные потери напора и концентрацию напряжений по сравнению с резким уступом.

Основные типы — концентрический и эксцентрический. Стандарт ГОСТ 17378 описывает стальные приварные переходы для трубопроводов, но актуальный документ партии указан в сертификате или паспорте изготовителя.

Назначение

Переход нужен при изменении диаметра трассы: при подключении насоса, арматуры, оборудования, при переходе от магистрали к ответвлению или при сужении потока для повышения скорости. Он также помогает состыковать трубы с разной толщиной стенки, если это предусмотрено проектом.

Концентрический переход имеет общую ось обоих концов, поэтому его ставят на вертикальных участках и в тех случаях, когда трасса должна оставаться центрированной. Эксцентрический имеет одну прямую образующую: ее выставляют вверх или вниз, чтобы сохранить уровень трубы или избежать скопления воздуха и осадка.

На всасывающей линии насоса эксцентрический переход ставят прямой стороной вверх, чтобы не образовывалась воздушная пробка, а на напорной линии выбор делают по проекту.

Преимущества

Заводской переход имеет рассчитанный угол конуса, поэтому поток расширяется или сужается плавно, а гидравлические потери меньше, чем у внезапного расширения. Приварное соединение герметично и не требует прокладок.

Деталь можно выбрать по диаметру, стенке и стали под конкретную линию: углеродистую для воды и пара, нержавеющую для агрессивных сред, низколегированную для холодного климата. Сварные стыки с концами одинаковой стенки получаются ровными и прочными.

Эксцентрический вариант решает практическую задачу: сохраняет низ или верх трубы на одном уровне, что упрощает опирание и дренаж.

Основные характеристики

Переход обозначают двумя размерами: наружный диаметр и толщина стенки большого конца и малого конца, например 159×6 и 108×5 мм. Длина детали зависит от разницы диаметров и указана в стандарте или паспорте.

Изготавливают переходы бесшовными штампованными и сварными листовыми. Первые применяют на высоконапорных линиях, вторые на больших диаметрах. Материал: сталь 20, 09Г2С, 12Х18Н10Т и другие, но точный вариант определяет заказчик и проект.

На концах выполнены кромки под сварку. Тип разделки зависит от стенки, а соосность и допуски проверяют по документу. Давление, на которое рассчитана деталь, зависит от стали и стенки, а не только от диаметра, поэтому в заявке указывают обе величины.

Области применения

Теплотрассы, водоводы, технологические линии, насосные обвязки, паропроводы, нефтепродуктопроводы, системы сжатого воздуха. Эксцентрические переходы характерны для горизонтальных линий, концентрические — для вертикальных стояков и коллекторов.

Для газа, пара и сосудов под давлением состав деталей определяют проектом и нормами.

Особенности выбора

Сначала зафиксируйте оба диаметра и стенки. Это самая частая ошибка: клиент называет только Ду, и переход оказывается с неподходящей стенкой. Для приварных деталей важны именно наружные диаметры и толщины, которые должны совпасть с трубами.

Выберите тип. Концентрический удобен на вертикали и в линиях, где ось должна оставаться неизменной. Эксцентрический нужен на горизонтальных участках, где требуется сохранить уровень верха или низа трубы. Для насосной обвязки учитывайте уклон и расположение воздушников.

Проверьте материал. Сталь перехода должна быть совместима с трубой по свариваемости, а если среда агрессивна, учитывают коррозию. Для нержавеющих линий применяют переходы из нержавеющей стали, чтобы не получить разнородный стык.

Не заменяйте один переход цепочкой коротких вставок без расчета: каждый скачок диаметра дает дополнительные потери, а при ударах нагрузка на сварной шов выше. При крупных перепадах диаметров рекомендуют ступенчатый переход, если это допускает проект.
