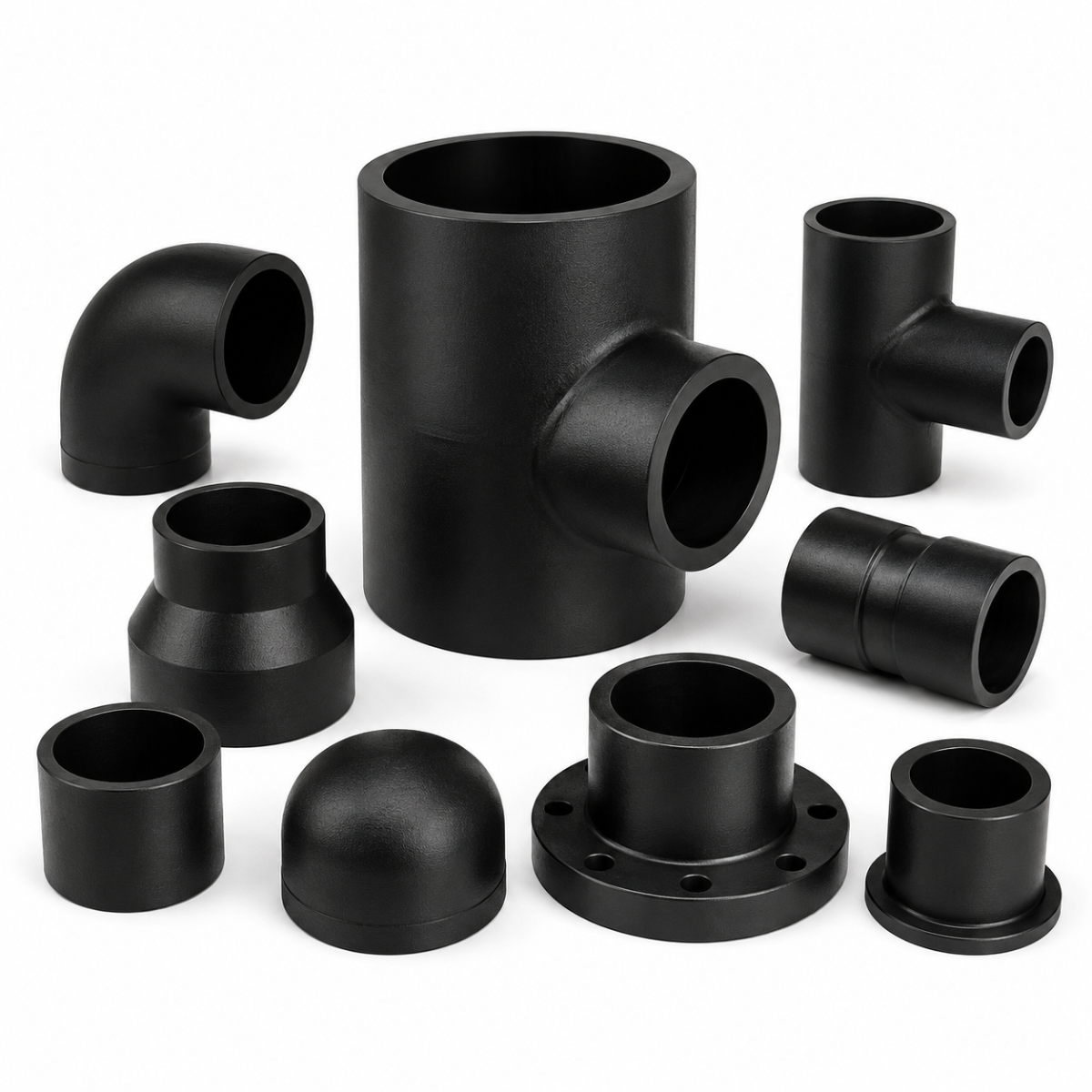

Литые фитинги ПНД (ПЭ)

Литые фитинги ПНД (ПЭ) — это фасонные части для полиэтиленовых труб, которые изготавливают методом литья под давлением. Отводы, тройники, переходы, муфты и заглушки получают единой деталью без швов, а концы фитинга приспособлены под сварку встык или раструбом с трубой.

Литые детали выпускают для малых и средних диаметров, в основном до 400–630 мм, в зависимости от изготовителя. Для больших диаметров их заменяют сегментными, которые собирают из отрезков трубы.

Назначение

Литые фитинги решают типовые задачи в трубопроводе: поворот, ответвление, переход с одного диаметра на другой, заглушка конца. Благодаря литой конструкции деталь имеет стенку, заранее рассчитанную на давление, а значит, не требует корректировки на швы.

Они незаменимы при серийной прокладке водопроводов и газопроводов, где линия состоит из множества однотипных элементов. Заводской контроль позволяет получить одинаковые характеристики на каждой детали и упростить проверку.

Преимущества

Отсутствие швов и однородная структура дают стабильное давление и равномерную нагрузку на деталь. Литая деталь выдерживает то же давление, что и труба соответствующего SDR, если изготовлена по стандарту, а размеры соответствуют таблицам изготовителя.

Компактность и малая масса упрощают монтаж: деталь сваривают встык или раструбной сваркой на том же оборудовании, что и трубы. Нет необходимости в отдельных расчетах углов, как в сегментных деталях, поскольку геометрия заводская и стабильная.

Широкий ряд типоразмеров и углов — от 15 до 90 градусов — позволяет подобрать деталь под типовые узлы без индивидуального изготовления. Для газовых и водопроводных линий выпускаются исполнения, маркированные по назначению.

Основные характеристики

Параметры литых деталей: тип (отвод, тройник, крестовина, переход, заглушка, фланцевый адаптер), диаметр, SDR, материал ПЭ 80 или ПЭ 100, угол и способ соединения. Для сварки встык у детали подготовлены гладкие патрубки, а для раструбной сварки — раструбы под нагревательный инструмент.

Соединительные детали для полиэтиленовых газовых и водопроводных систем нормируются стандартами, включая ГОСТ Р 58121.3 и ГОСТ 18599 в части труб. Соответствие партии устанавливают по сертификату и паспорту изготовителя, где указаны SDR, материал и испытательное давление.

Стоит обращать внимание на длину присоединительных патрубков: короткие патрубки ограничивают возможность сварки встык, так как зажимам аппарата нужно место. В таких случаях выбирают детали с удлиненными концами.

Области применения

Водопроводные и поливочные магистрали: узлы поворота и ветвления, соединения с арматурой, заглушки на концах. Газоснабжение: подземные газопроводы из ПЭ, где детали подбираются по проекту и нормам.

Промышленные и коммунальные линии из полиэтилена: технологические трубопроводы, насосные станции, очистные сооружения, дренажные и напорные коллекторы. Литые отводы также применяют в системах для транспорта сыпучих и жидких веществ при совместимости материала.

Особенности выбора

Определите диаметр и SDR трубы: деталь должна иметь тот же наружный диаметр и SDR или меньший, если нужно запас по давлению. Если у детали SDR больше (стенка тоньше), чем у трубы, допустимое давление ограничивается более слабым элементом.

Выберите тип соединения. Литая деталь с гладкими патрубками сваривается встык, а деталь с раструбом соединяется раструбной сваркой.

Учитывайте, что отвод с большим радиусом снижает гидравлическое сопротивление, а резкий отвод может быть удобнее в стесненных условиях. Если трубопровод рассчитан на газ, уточните, что деталь изготовлена для газа и подтверждена документами.

Почему стоит купить у нас

Менеджеры ООО «Сталь-Инвест» принимают заявки по спецификации: отводы, тройники и переходы подбираются сразу под вашу трубу. Это сокращает риск закупить детали с несовпадающим SDR или диаметром.

Склады находятся в Батайске и Краснодаре, офисы — в Ростове-на-Дону и Краснодаре; возможны самовывоз и доставка по согласованию. Для юридических лиц предусмотрена безналичная оплата. Наличие и цену конкретной детали менеджер называет при обращении.

Заключение

Литые фитинги — надежный и универсальный выбор для типовых узлов полиэтиленового трубопровода малых и средних диаметров. Достаточно заранее согласовать диаметр, SDR и способ сварки.

Как оформить заказ

Укажите тип детали, угол, наружный диаметр, SDR, материал, способ соединения и назначение. Заявку направьте на info@stall-invest.ru или позвоните +7 (863) 296-11-14.
