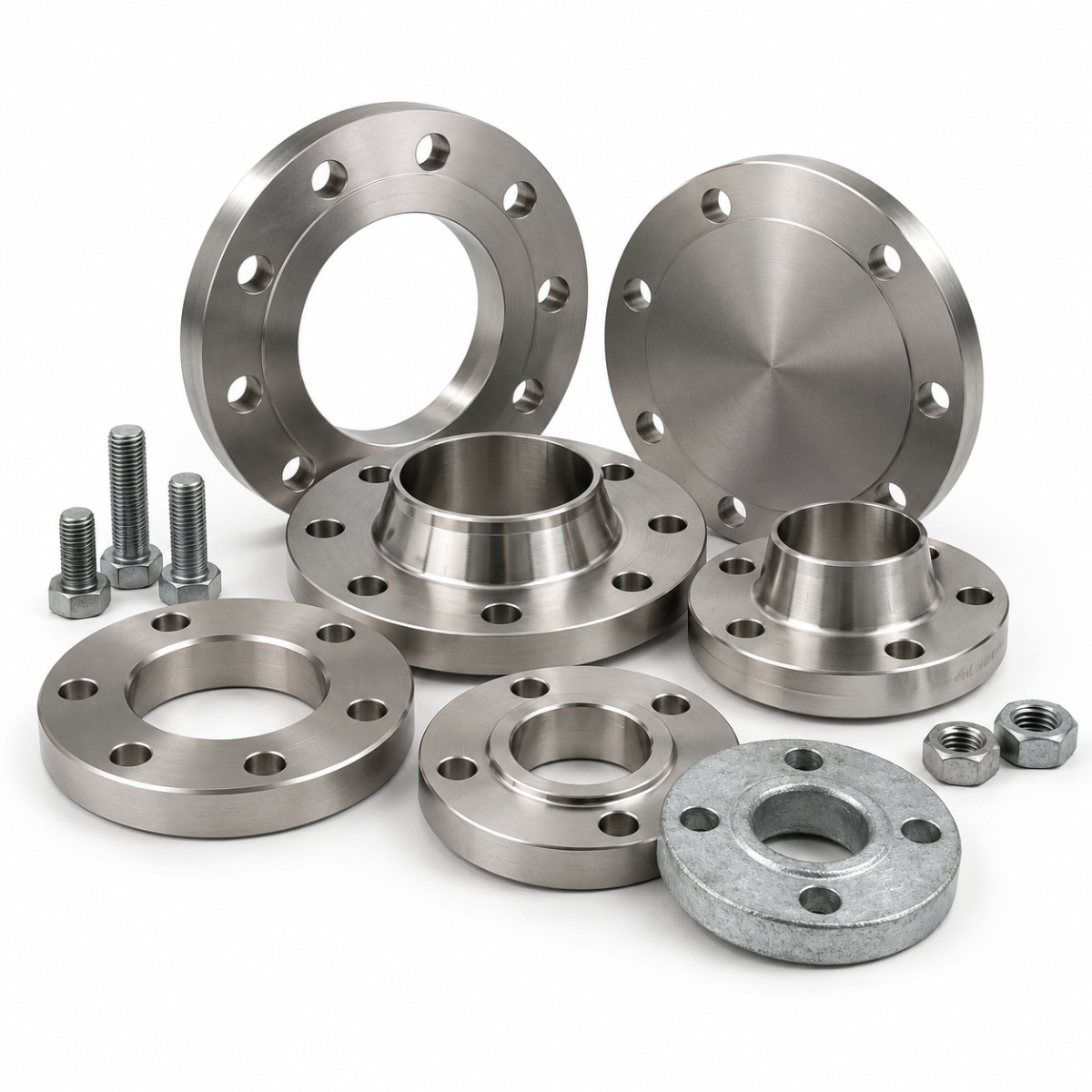

Фланцы для труб

Фланец — плоская или воротниковая деталь с отверстиями под болты, которая соединяет трубы между собой, с арматурой и оборудованием. Пара фланцев со вставленной между ними прокладкой стягивается шпильками или болтами, образуя разъемное герметичное соединение, которое можно разобрать для ремонта и замены.

Типы, размеры и технические требования к фланцам арматуры, соединительных частей и трубопроводов изложены в ГОСТ 33259; в более старых проектах встречаются ссылки на ГОСТ 12820 и ГОСТ 12821. Какой именно документ действует для партии, указывает сертификат или паспорт изготовителя.

Назначение

Фланцы устанавливают в местах, где соединение должно разбираться: на присоединении задвижек, затворов, клапанов, насосов, теплообменников и емкостей, на участках, которые требуют периодической ревизии. Сварное соединение дешевле и надежнее, но не позволяет заменить деталь без вырезки.

Кроме соединения труб, фланцы применяют как опорные и крепежные элементы: к ним присоединяют патрубки аппаратов, люки и штуцеры. Глухой фланец закрывает торец линии и позволяет вести испытания или оставить заглушенный отвод.

Преимущества

Главное достоинство — разъемность. Фланцевое соединение разбирают и собирают много раз, заменяя прокладку, арматуру или отрезок трубы. Это снижает затраты на обслуживание и позволяет менять оборудование без сварки.

Стандартизация делает детали взаимозаменяемыми: фланцы разных заводов совпадают по размерам при одинаковых Ду, Ру и исполнении. Широкий набор типов — плоские, воротниковые, свободные, глухие, резьбовые — решает разные задачи по нагрузке и среде.

Фланец с прокладкой выдерживает высокое давление и температуру при правильном подборе материалов, а уплотнительные поверхности разных исполнений подходят под разные среды.

Основные характеристики

Основные параметры: условный проход Ду, условное давление Ру, тип фланца, исполнение уплотнительной поверхности, материал, размеры и количество отверстий. Тип определяет способ присоединения: плоский приваривают к трубе угловыми швами, воротниковый — стыковым швом, свободный надевают на кольцо или отбортовку.

Исполнение уплотнительной поверхности — гладкая, с выступом, с впадиной, шип-паз и другие — должно совпадать у пары фланцев. Для фланцев на арматуре и оборудовании эту информацию берут из паспорта и чертежа.

Условное давление выражается рядом значений, например 1,0; 1,6; 2,5 или 4,0 МПа. Это лишь примеры: допустимое давление зависит от материала, температуры и типа, и подтверждается паспортом. Материал — углеродистые и нержавеющие стали, а требования по контролю и маркировке указаны в документе партии.

Области применения

Теплоснабжение и водоснабжение, насосные станции, технологические линии, нефтехимия, энергетика, пищевая и фармацевтическая промышленность, подключение приборов и арматуры. Фланцы нужны везде, где соединение разъемно.

Для газа, пара и сосудов под давлением конструкцию соединения, материал и прокладки определяют проектом и нормами.

Особенности выбора

Сопоставьте Ду, Ру и ряд исполнения присоединяемой арматуры. У фланцев с одинаковым Ду существуют ряды по наружному диаметру трубы, и перепутать их легко. Проверьте, что фланец подходит к трубе по наружному диаметру и стенке.

Определите тип. Плоский приварной проще и дешевле, подходит для умеренных давлений. Воротниковый стоит дороже, но лучше воспринимает изгиб и вибрацию и подходит для ответственных линий. Свободный фланец удобен, когда нужно поворачивать отверстия при монтаже. Глухой используется как заглушка.

Выберите исполнение уплотнительной поверхности и прокладку: паронит, графит, фторопласт, металлическая или спирально-навитая — по среде, температуре и давлению. Уплотнительная поверхность у пары должна соответствовать друг другу, а не только по Ду.

Заказывайте крепеж: шпильки, гайки, шайбы и прокладки. Затяжку выполняют крест-накрест, постепенно, в несколько проходов. Перекос и неравномерная затяжка вызывают течь, а чрезмерный момент повреждает прокладку.

Почему стоит купить у нас

В «Сталь-Инвест» фланцы можно запрашивать вместе с трубой, отводами, переходами и арматурой, чтобы получить согласованный комплект для одного узла. Это экономит время менеджера и заказчика на уточнении размеров.

Для подготовки заготовок по чертежу, резки или обработки обращайтесь к менеджеру: он уточнит возможность для вашего заказа. Склады находятся в Батайске и Краснодаре.

Заключение

Фланец обеспечивает разъемное соединение и служит основой для монтажа арматуры. При запросе укажите Ду, Ру, тип, исполнение поверхности, стандарт, сталь и количество.

Как оформить заказ

Пришлите запрос на info@stall-invest.ru или позвоните по телефону +7 (863) 296-11-14. Укажите Ду, Ру, тип, поверхность, сталь и количество.
