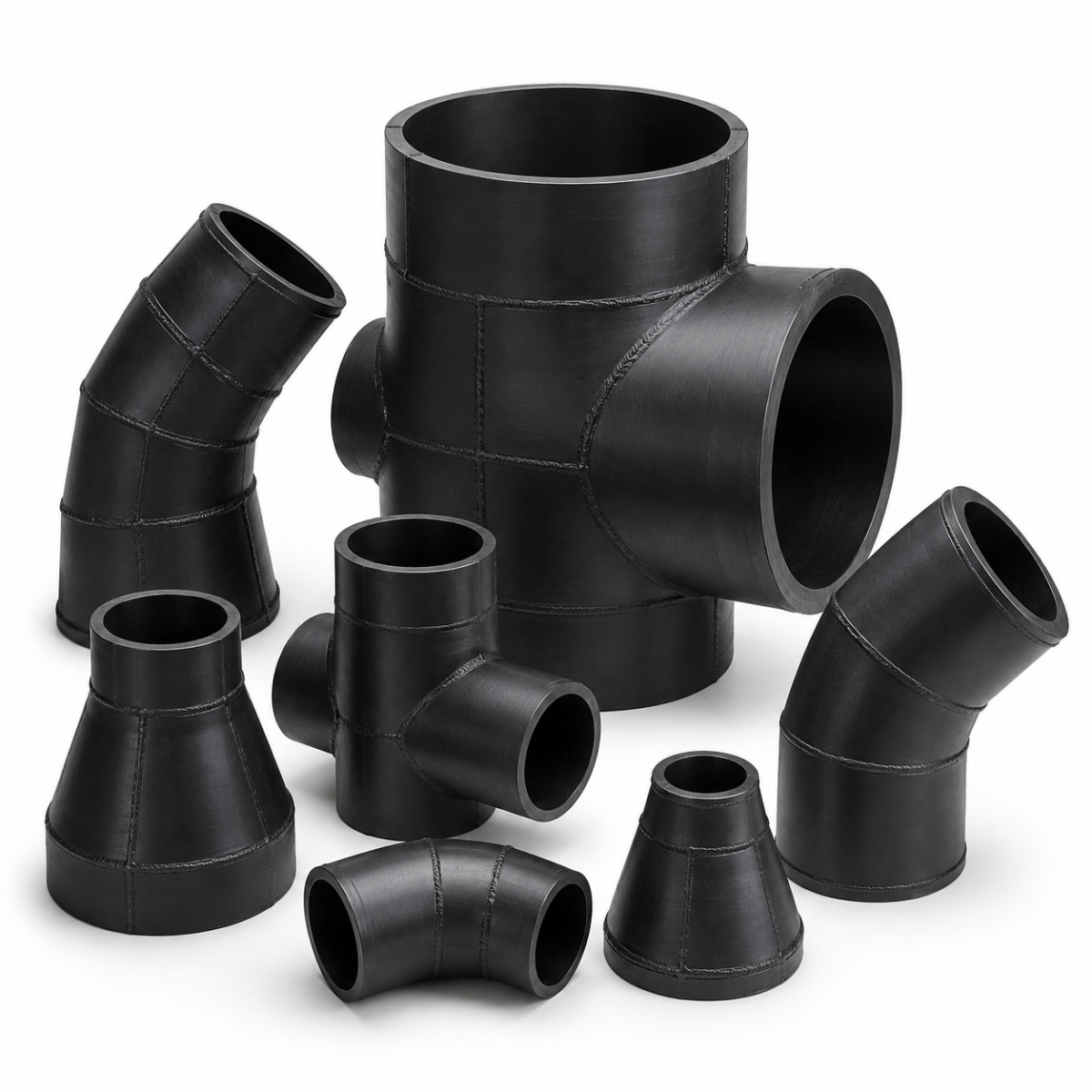

Сегментные (сварные) фитинги ПНД (ПЭ)

Сегментные (сварные) фитинги ПНД (ПЭ) — это отводы, тройники и переходы, которые изготавливают из прямых отрезков полиэтиленовой трубы, сваривая их под нужным углом. Такие детали делают для труб больших диаметров, где литые фасонные части производить невыгодно или невозможно.

Швы между сегментами выполняют стыковой сваркой, а получившаяся деталь по материалу и толщине стенки соответствует трубе, с которой она соединяется. Благодаря этому сегментный отвод работает как единое целое с трубопроводом.

Назначение

Основная задача — изменить направление или конфигурацию трубопровода большого диаметра: повернуть трассу на 30, 45 или 90 градусов, сделать ответвление, перейти с одного диаметра на другой. Для таких размеров литые детали встречаются редко, а сегментные изготавливают по размеру.

Вторая задача — получить нестандартный угол или сложную форму, которой нет в типовом ряду. Сегментный отвод можно сделать с нужным количеством секторов, в зависимости от радиуса и угла, а тройник — с ответвлением заданного диаметра.

Преимущества

Сегментные фитинги доступны там, где нет литых: диаметры от 200 до 1200 мм и выше. Их толщина стенки обычно равна толщине трубы или близка к ней, поэтому они не становятся самым слабым местом линии, если изготовлены по правилам.

Деталь легко подогнать под конкретный проект: угол, радиус и размеры ответвления задаются заказчиком. Для нестандартных узлов такая гибкость экономит время, потому что не нужно искать подходящую литую деталь.

Соединение с трубой выполняют той же стыковой сваркой, что и основной трубопровод, а значит, не требуется дополнительная оснастка для разных типов швов. Материал остается однородным, без резиновых уплотнений и металлических вставок.

Основные характеристики

Для описания детали указывают тип (отвод, тройник, переход, заглушка), угол, наружный диаметр, SDR, материал ПЭ 80 или ПЭ 100 и количество секторов. Диаметр и SDR должны совпадать с трубой. Чем больше секторов, тем плавнее поворот и ниже гидравлическое сопротивление.

Важный нюанс: сегментный отвод имеет коэффициент снижения допустимого давления по сравнению с трубой, который зависит от угла и количества швов. Допустимое давление фитинга указывает изготовитель, а не равно давлению трубы. Для напорных линий этот пункт стоит уточнить и сверить с проектом.

Нормативные требования изложены в стандартах на соединительные детали и технических условиях на сварные детали; конкретный документ указан в сертификате или паспорте изготовителя. Нужны также данные о проверке швов и условиях испытаний.

Области применения

Магистральные водоводы и коллекторы большого диаметра, насосные станции, напорные линии очистных сооружений. Промышленные сети, где нужны большие диаметры: технологическая вода, транспорт пульпы и сточных вод.

Трубопроводы в сложных условиях: подводные переходы, прокладка методом горизонтального бурения (в проекте указывается детали и требования), узлы на станциях и коллекторах. В газоснабжении сегментные детали используют только когда это допускает проект и нормы.

Особенности выбора

Выбор начинается с рабочего давления. Если трасса напорная, нужно знать номинальное давление и коэффициент снижения для вашей детали. Для безнапорной линии параметры менее жесткие, но важна геометрия, поэтому требуется чертеж.

Сообщите менеджеру тип детали, угол, наружный диаметр и SDR, материал и требуемое давление. Если деталь нестандартная, лучше приложить эскиз или проектный узел: размеры плеч, радиус и расположение ответвления.

Уточните способ контроля: какие испытания проходит деталь и какие документы выдает изготовитель. Для критичных линий нужны протоколы контроля швов, а также сертификат и паспорт на деталь. Возможность изготовления нестандартной детали по чертежу для конкретного заказа подтверждает менеджер.

Почему стоит купить у нас

В ООО «Сталь-Инвест» заявку на такие детали обсуждают с менеджером по чертежу или спецификации. Это помогает заранее увидеть расхождения в диаметрах и SDR и скорректировать заказ до отгрузки.

Склады расположены в Батайске и Краснодаре, офисы — в Ростове-на-Дону и Краснодаре. Возможны самовывоз и доставка по согласованию, безналичная оплата для организаций. Ассортимент и сроки уточняются отдельно.

Заключение

Сегментные фитинги выручают при больших диаметрах и нестандартной геометрии. Главное — задать параметры однозначно и учесть снижение допустимого давления на сварных деталях.

Как оформить заказ

Передайте чертеж или параметры: тип детали, угол, диаметр, SDR, материал, рабочее давление и количество. Отправьте заявку на info@stall-invest.ru или позвоните +7 (863) 296-11-14.
